TOHX 090204 EN-U8 K10 пластина для сверл

Главная

Твердосплавные пластины

Сменные пластины для сверл

Арт: 24367

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

tohx 090204 en-u8 k10 пластина для сверл

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

KNSP

Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

T-треугольная

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

TOHX

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

9.12

Толщина пластины, S (мм)

2.5

Все характеристики

Цена по запросу

Узнать цену

Наличие:
на складе

Бесплатная доставка

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

KNSP
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

T-треугольная
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

TOHX
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

9.12
Толщина пластины, S (мм)

2.5
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0.4

Диаметр (внутренний), d (мм)

2.8
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

5.6
Стружколом

U8
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

K10
Задний угол

8°
Количество режущих кромок

3

Описание

Внутренняя и внешняя обработка. Малые борштанги. Чистовая расточка, внешняя и внутренняя. Зенковочный инструмент, концевые фрезы
Отшлифованная по периметру прецизионная сменная режущая пластина. Может быть перевернута, при этом точность сохраняется благодаря двусторонним контактным площадкам.
Режущая кромка - E скругленная
Направление резания - N нейтральное

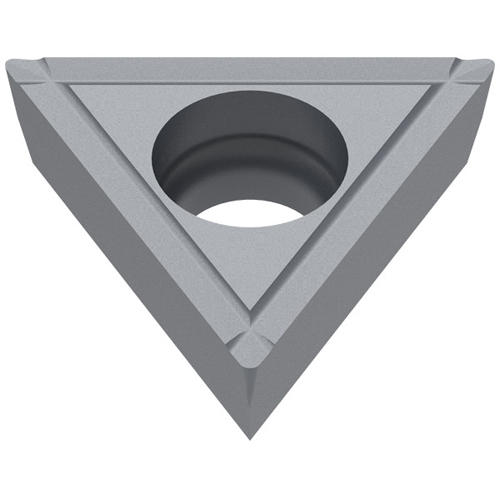

TOHX

Твердосплавная сменная пластина TOHX по металлу треугольной формы.
Фиксация: спецконструкция.
Задний угол 0° (негативная) Допуск: m: D1: ±0.013. S1: ±0.025.

Сплав K10

Сплав K10 с серебристым покрытием предназначен для обработки алюминия. Конструкция режущей кромки, которая позволяет улучшить точность реза и повысить прочность резца, эффективно уменьшая сопротивление трению между режущей кромкой и кромкой детали.

Типовая конструкция делает резец пригодным даже для обработки профиля из алюминиевого сплава. Используется для сменных режущих пластин отрезных и канавочных.

Стружколом U8

Стружколом с передним углом 6°, 12° или 20°. Три положительных стружколома по всей стороне.
