WCHX 090304 EN-BFM LC225K пластина для сверл

Главная

Твердосплавные пластины

Сменные пластины для сверл

Арт: 23973

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

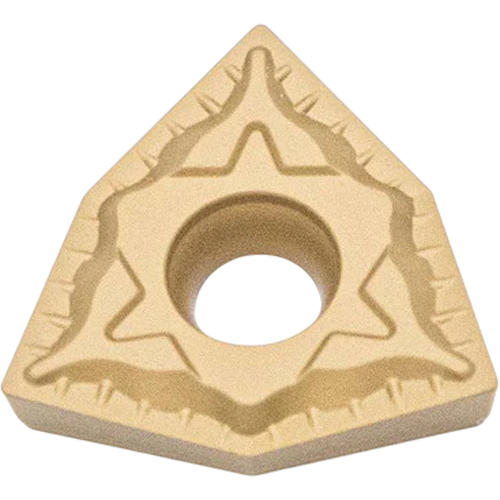

Фото 1: WCHX 090304 EN-BFM LC225K пластина для сверл

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

W-тригональная

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

WCHX

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

Толщина пластины, S (мм)

3.18

Все характеристики

Цена по запросу

Узнать цену

Наличие:
на складе

Бесплатная доставка

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PM
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

W-тригональная
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

WCHX
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

9
Толщина пластины, S (мм)

3.18
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0.4

Диаметр (внутренний), d (мм)

4.4
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

14.29
Стружколом

BFM
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

LC225K
Задний угол

7°
Количество режущих кромок

3

WCHX

Твердосплавная сменная пластина WCHX по металлу тригональной формы.
Фиксация: спецконструкция.
Задний угол 7°. Допуск: m: D1: ±0.013. S1: ±0.025.

Сплав LC225K

Новый универсальный сорт сплава LC225K имеет не только более высокую износостойкость, но также более высокую вязкость по широкому кругу. С Steeltec LC225K, сорта сплава нового поколения Steeltec LC200, металлургам из Boehlerit удалось создать сорт карбида, который имеет большую твердость (срок службы инструмента) и в то же время обладает более высокой прочностью (обрабатывающей безопасностью). Новое желтое покрытие Al2O3 рассматривается как специальная инновация.
