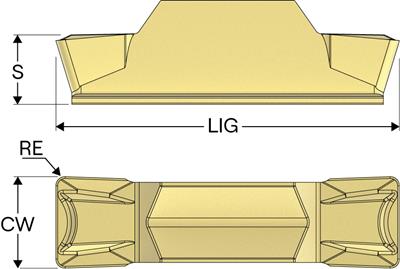

LCMF 160302 0300 FT CP200 отрезная, канавочная пластина
LCMF 160302 0300 FT CP200 отрезная, канавочная пластина
Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.
Обрабатываемый материал
N
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:С - форма пластины.
Марка пластины
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.
Длина режущей кромки, L (мм)
3
Расстояние между опорной и верхней поверхностями пластины. Влияет на прочность кромки и глубину резания.
Толщина пластины, S (мм)
4.5
Ключевой параметр для отрезной и канавочной пластины. Он определяет размер реза и ширину формируемой канавки.
Ширина пластины, b (мм)
3
Все характеристики
Цена по запросу
Узнать цену
Нет в наличии. Возможность заказа
Бесплатная доставка
при заказе от 15 000 ₽
при заказе от 15 000 ₽
до ПВЗ ТК вашего города
Сроки поставки сообщим в обратной связи
Технические характеристики:
-
Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.Обрабатываемый материалN
-
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.Марка пластиныLCMF -
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.
Длина режущей кромки, L (мм)3 -
Расстояние между опорной и верхней поверхностями пластины. Влияет на прочность кромки и глубину резания.Толщина пластины, S (мм)4.5
-
Ключевой параметр для отрезной и канавочной пластины. Он определяет размер реза и ширину формируемой канавки.Ширина пластины, b (мм)3
-
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3Радиус скругления, r (мм)0.2
-
S (мм)4.5
-
Профиль на передней поверхности пластины, обеспечивающий дробление и отвод стружкиСтружколомFT
-
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.Обозначение сплаваCP200
-
Назначение (отрез.)Пластины отрезные общего применения
-
Буквенное обозначение допусков на геометрические размеры (по ISO 1832). Определяет точность позиционирования режущей кромки относительно опорных поверхностей державки. Например, класс G — для чистового точения, M для чернового.Класс точностиM
-
Исполнение режущей кромки, наличие фаски/скругления, тип крепления, число рабочих вершин, исполнение стружколома.Конструктивные особенности пластиныF
-
L (мм)29.06
LCMF

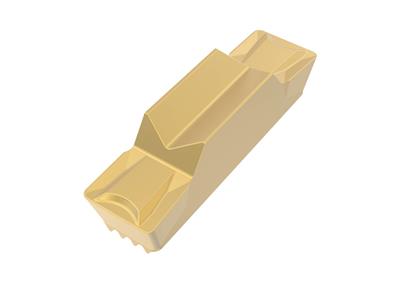

Твердосплавная сменная пластина LCMF по металлу прямоугольной формы.
Пластина двусторонняя со стружколомом, без отверстия.
Задний угол 7°. Допуск: m: ±0.08-±0.18. D1: ±0.05-±0.15. S1: ±0.13.
Сплав CP200
Прочный микрозернистый сплав, предназначенный для финишных операций в суперсплавах и титане. Также применяется при обработке нержавеющих сталей. (Ti, Al) N + TiN.
