TDFT 4E-0.4TR CE AB30 отрезная, канавочная пластина

Главная

Твердосплавные пластины

Отрезные и канавочные пластины для резцов

Арт: 67914

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

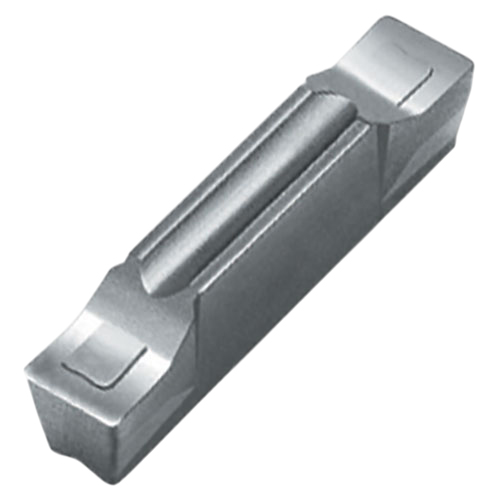

Фото 1: TDFT 4E-0.4TR CE AB30 отрезная, канавочная пластина

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

TDFT

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

Толщина пластины, S (мм)

4.7

Ключевой параметр для отрезной и канавочной пластины. Он определяет размер реза и ширину формируемой канавки.

Ширина пластины, b (мм)

Все характеристики

Цена по запросу

Узнать цену

Наличие:
На складе

Бесплатная доставка
при заказе от 3 000 ₽

до ПВЗ ТК вашего города

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

KH
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

TDFT
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

20
Толщина пластины, S (мм)

4.7
Ключевой параметр для отрезной и канавочной пластины. Он определяет размер реза и ширину формируемой канавки.

Ширина пластины, b (мм)

4
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0.4

d (мм)

3
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

AB30
Вид пластины

металлокерамическая
Назначение (отрез.)

Пластины отрезные общего применения
Артикул производителя

5701606

Описание

Прессованная керамическая пластина для нарезания торцовых канавок и точения.

TDFT

Прессованные пластины для нарезания торцовых канавок и точения. Применяйте правые пластины для правых державок и левые пластины для левых державок.

Сплав AB30

Постоянное и слегка прерывистое точение чугуна без СОЖ. Высокоскоростное точение низколегированных закаленных сталей (HRc < 55). Высокая твердость и достаточная трещиностойкость. Высокоскоростное непрерывное и слегка прерывистое точение. Серый чугун, чугун с шаровидным графитом, легированная сталь. Обрабатываемый материал:: H10 - H15, K05 - K15.
