N123K1 0600 0004 TF 4325 отрезная, канавочная пластина

Главная

Твердосплавные пластины

Отрезные и канавочные пластины для резцов

Арт: 66520

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

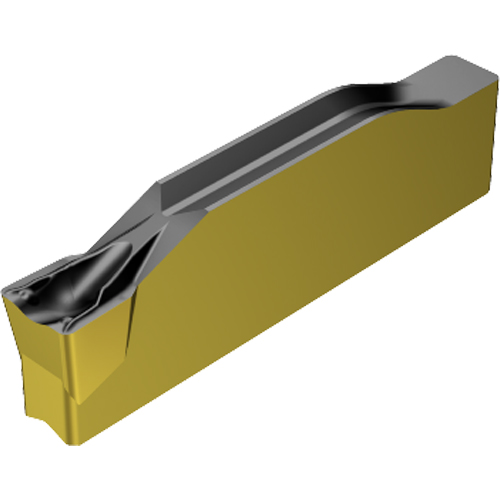

Фото 1: N123K1 0600 0004 TF 4325 отрезная, канавочная пластина

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

N123

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

24.5

Толщина пластины, S (мм)

4.35

Ключевой параметр для отрезной и канавочной пластины. Он определяет размер реза и ширину формируемой канавки.

Ширина пластины, b (мм)

Все характеристики

Цены указаны с НДС

3 270 ₽ | шт

Продажа данного товара соуществляется упаковками по 10 пластин.

32 700 ₽ | уп (10 шт)

В корзину

Наличие:
Более 30 шт

Бесплатная доставка
при заказе от 3 000 ₽

до ПВЗ ТК вашего города

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PK
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

N123
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

24.5
Толщина пластины, S (мм)

4.35
Ключевой параметр для отрезной и канавочной пластины. Он определяет размер реза и ширину формируемой канавки.

Ширина пластины, b (мм)

6
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0.4

Стружколом

TF
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

4325
Качество обработки поверхности после прохода инструмента. Черновое – минимальное, величина съема материала большая, получистовое – среднее, чистовое -максимальное, с минимальным съемом материала (финишная обработка).

Вид обработки

L (чистовая)
Вид пластины

твердосплавная
Назначение (отрез.)

Пластины отрезные общего применения
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Код производителя

З-0401

Описание

Однолезвийные пластины CoroCut для точения.

Сплав 4325

Твёрдый сплав с покрытием CVD для чистовой и черновой обработки стали и стального литья. Этот сплав работает как с непрерывным, так и с прерывистым резанием при высокой скорости съёма металла. Сплав с широким диапазоном применения. Обрабатываемый материал по ISO: P25 (P10-P40).
