DGN 2202J IC328 отрезная и канавочная пластина

Главная

Твердосплавные пластины

Отрезные и канавочные пластины для резцов

Арт: 64657

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

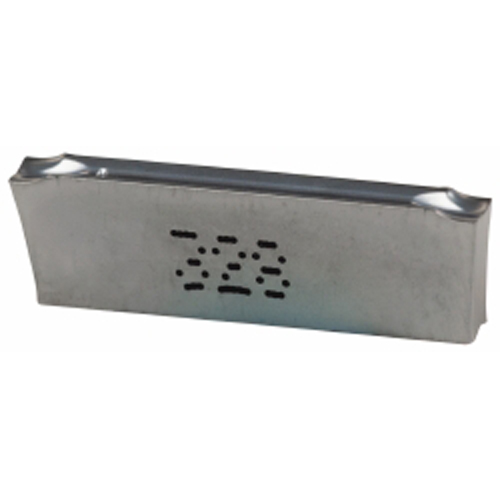

Фото 1: DGN 2202J IC328 отрезная и канавочная пластина

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

MPNS

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

DGN

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

19.8

Ключевой параметр для отрезной и канавочной пластины. Он определяет размер реза и ширину формируемой канавки.

Ширина пластины, b (мм)

2.2

Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0.2

Все характеристики

Цены указаны с НДС

1 999 ₽ | шт

Продажа данного товара соуществляется упаковками по 10 пластин.

19 991 ₽ | уп (10 шт)

В корзину

Наличие:
На складе

Бесплатная доставка
при заказе от 3 000 ₽

до ПВЗ ТК вашего города

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

MPNS
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

DGN
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

19.8
Ключевой параметр для отрезной и канавочной пластины. Он определяет размер реза и ширину формируемой канавки.

Ширина пластины, b (мм)

2.2

Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0.2
Стружколом

J
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

IC328
Артикул производителя

6002422

Описание

Двухсторонние пластины для прорезки канавок и отрезки, для мягких материалов, отрезки труб, заготовок малого диаметра и тонкостенных заготовок.

Допуск на ширину резания (+/-) - 0.03 мм
Допуск на радиус при вершине (+/-) - 0.020 мм
Максимальная глубина резания - 18 мм

Рекомендуемые режимы резания:

f канавка - 0.04-0.12 мм/об

DGN

Сменная твердосплавная пластина для обработки канавок. Пластина для державки B-DGTR.

Сплав IC328

Прочная основа с покрытием PVD. Подходит для широкого ряда операций обработки стали и нержавеющей стали с большими и средними подачами на низких и средних скоростях резания. Рекомендуется для прерывистого резания и обработки в нестабильных условиях.

Стружколом J

Первый выбор для отрезки мягких материалов, труб, тонкостенных заготовок и заготовок малого диаметра. Положительный передний угол. Для низких и средних подач. Группа обрабатываемых материалов по ISO: P, M, N, S.
