DGN 2002C XL IC808 пластина канавочная

Главная

Твердосплавные пластины

Отрезные и канавочные пластины для резцов

Арт: 64656

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

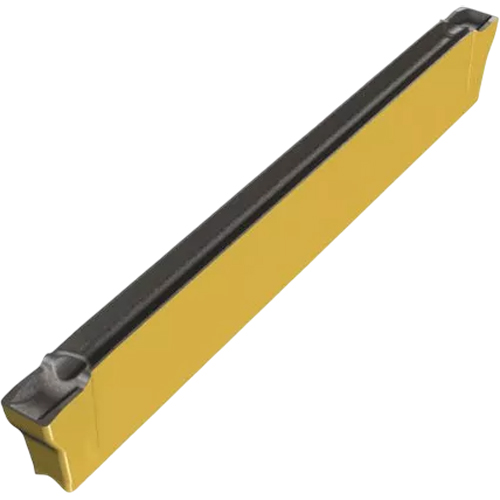

Фото 1: DGN 2002C XL IC808 пластина канавочная

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

В продаже инструменты восточного и западного производства. К первым относится Otool, DESKAR, DIJET, DONRAY, ZCC-CT, ко вторым – Seco Tools, Sandvik Coromant, Iscar. Продукция соответствует международным стандартам качества.

Бренд

ISCAR

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

DGN

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

Ключевой параметр для отрезной и канавочной пластины. Он определяет размер реза и ширину формируемой канавки.

Ширина пластины, b (мм)

Все характеристики

Цены указаны с НДС

2 771 ₽ | шт

Продажа данного товара осуществляется упаковками по 10 пластин.

27 717 ₽ | уп (10 шт)

В корзину

Наличие:
На складе

Бесплатная доставка
при заказе от 15 000 ₽

до ПВЗ ТК вашего города

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PK
В продаже инструменты восточного и западного производства. К первым относится Otool, DESKAR, DIJET, DONRAY, ZCC-CT, ко вторым – Seco Tools, Sandvik Coromant, Iscar. Продукция соответствует международным стандартам качества.

Бренд

ISCAR
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

DGN
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

32

Ключевой параметр для отрезной и канавочной пластины. Он определяет размер реза и ширину формируемой канавки.

Ширина пластины, b (мм)

2
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0.2
Профиль на передней поверхности пластины, обеспечивающий дробление и отвод стружки

Стружколом

C
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

IC808

Описание

Пластины большой длины для прорезки канавок и отрезки прутков с диаметрами до 65 мм, для твердых материалов и тяжелой обработки.

Допуск на ширину резания (+/-) - 0.04 мм
Допуск на радиус при вершине (+/-) - 0.030 мм
Максимальная глубина резания - 30 мм

Рекомендуемые режимы резания:

f канавка - 0.05-0.16 мм/об

DGN

Сменная твердосплавная пластина для обработки канавок. Пластина для державки B-DGTR.

Сплав IC808

Твёрдая мелкозернистая основа с покрытием PVD cо специальной обработкой поверхности по технологии SUMOTEC. Предназначен для широкого диапазона материалов. Отличается высокой износостойкостью и хорошим сопротивлением к сколообразованию.

Стружколом C

Первый выбор для отрезки прутков, твердых материалов и тяжелой обработки. Положительный передний угол, одна лунка с негативной фаской и уступом для повышения прочности кромки. Для средних и больших подач. Группа обрабатываемых материалов по ISO: P, K.
