ZPFD 0302 MG 6R YBG302 отрезная, канавочная пластина

Главная

Твердосплавные пластины

Отрезные и канавочные пластины для резцов

Арт: 64090

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

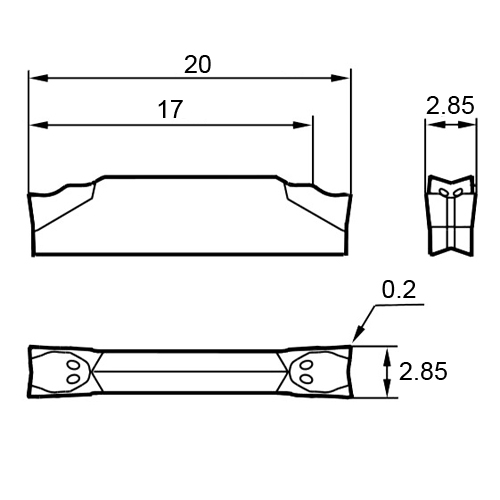

Фото 1: ZPFD 0302 MG 6R YBG302 отрезная, канавочная пластина

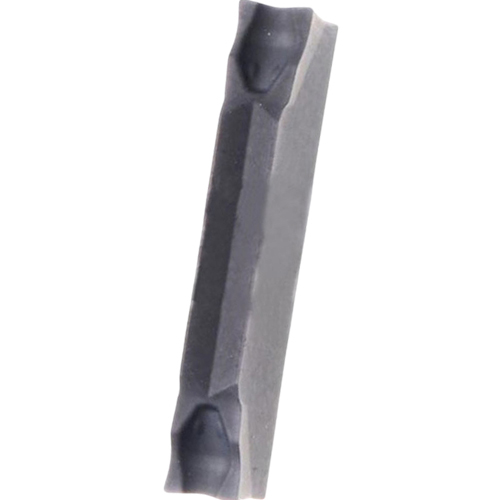

Фото 2: ZPFD 0302 MG 6R YBG302 отрезная, канавочная пластина

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

Ключевой параметр для отрезной и канавочной пластины. Он определяет размер реза и ширину формируемой канавки.

Ширина пластины, b (мм)

Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0.2

Все характеристики

Цены указаны с НДС

971 ₽ | шт

Продажа данного товара соуществляется упаковками по 10 пластин.

9 719 ₽ | уп (10 шт)

В корзину

Наличие:
Более 30 шт

Бесплатная доставка
при заказе от 3 000 ₽

до ПВЗ ТК вашего города

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PM
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

ZP
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

20
Ключевой параметр для отрезной и канавочной пластины. Он определяет размер реза и ширину формируемой канавки.

Ширина пластины, b (мм)

3
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0.2

Стружколом

MG - отрезной
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

YBG302
Назначение (отрез.)

Пластины отрезные общего применения
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Код производителя

З-0284

Описание

Пластина ZPFD предназначена для обработки стали, нержавеющей стали титановых сплавов. Пластина имеет PVD покрытие.

Сплав YBG302

Твердый сплав с покрытием PVD для черновой и получистовой обработки нержавеющей и обычной стали (фрезерования). Очень высокая износостойкость и прочность. Обрабатываемый материал: P15–P30, M25–M40.
