ACD 202 CH K AP301U отрезная, канавочная пластина

Главная

Твердосплавные пластины

Отрезные и канавочные пластины для резцов

Арт: 64053

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

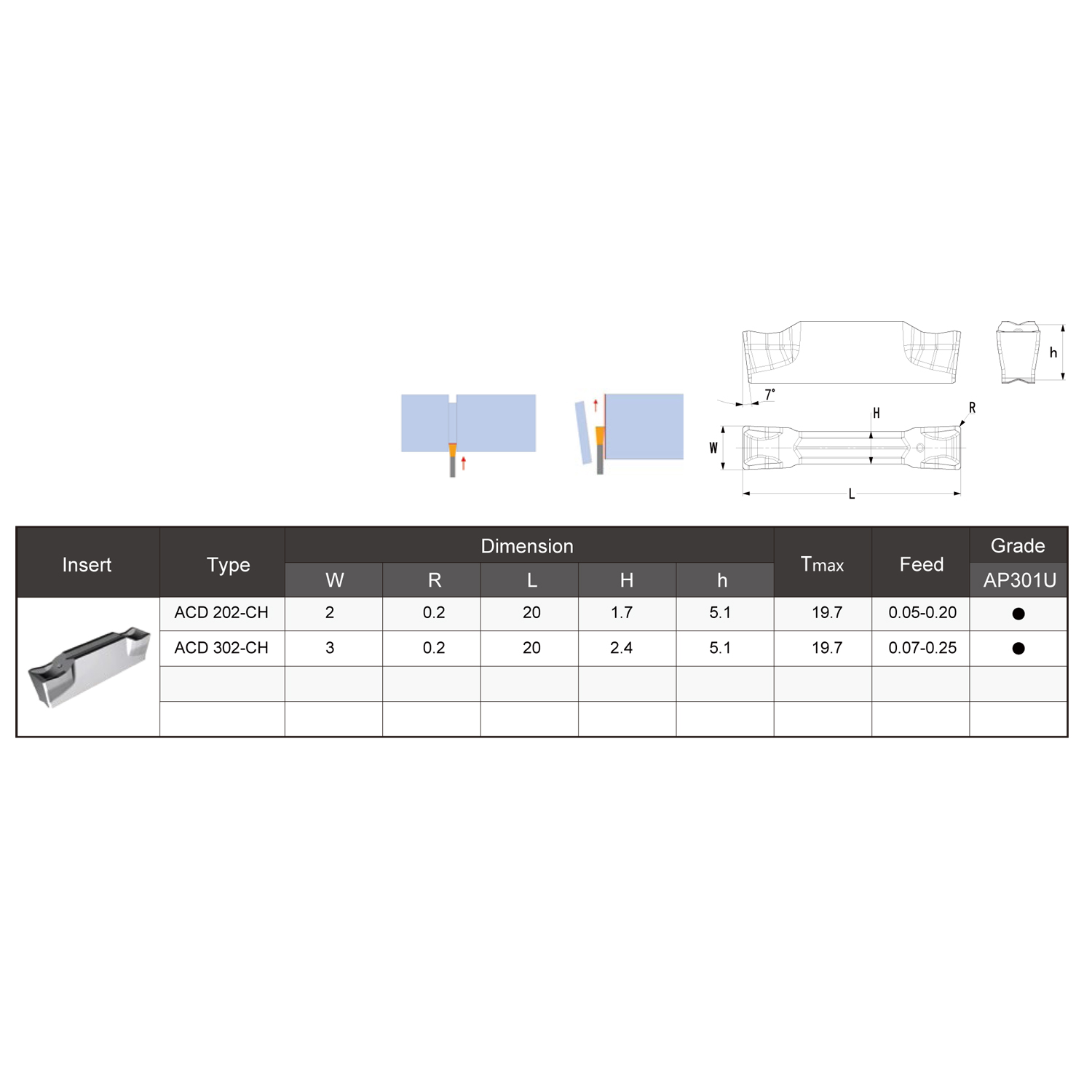

Фото 1: ACD 202 CH K AP301U отрезная, канавочная пластина

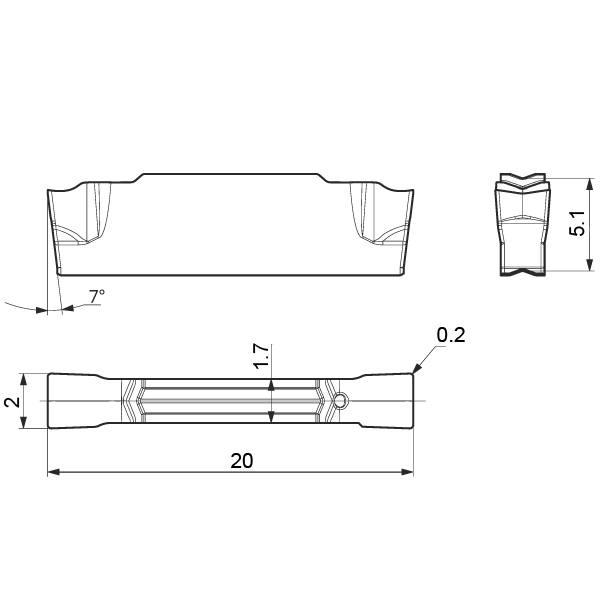

Фото 2: ACD 202 CH K AP301U отрезная, канавочная пластина

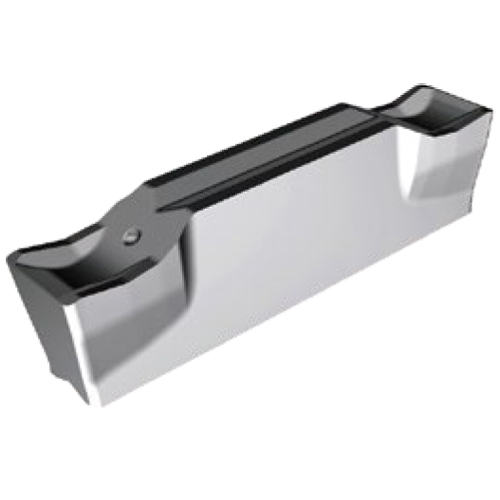

Фото 3: ACD 202 CH K AP301U отрезная, канавочная пластина

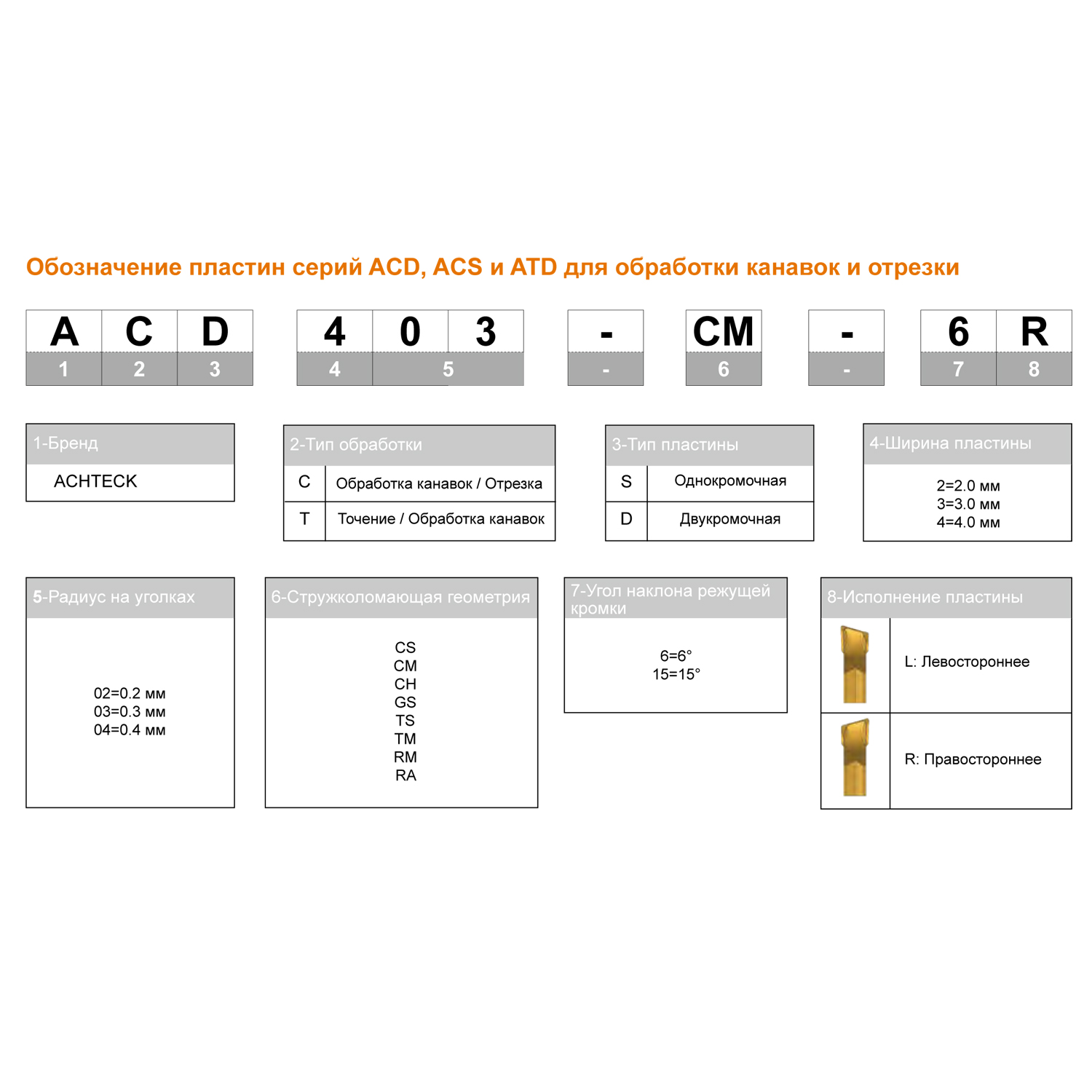

Фото 4: ACD 202 CH K AP301U отрезная, канавочная пластина

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMK

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

ACD

Ключевой параметр для отрезной и канавочной пластины. Он определяет размер реза и ширину формируемой канавки.

Ширина пластины, b (мм)

Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0.2

S (мм)

1.7

Все характеристики

Цены указаны с НДС

1 176 ₽ | шт

Продажа данного товара соуществляется упаковками по 10 пластин.

11 760 ₽ | уп (10 шт)

В корзину

Наличие:
Более 30 шт

Бесплатная доставка
при заказе от 3 000 ₽

до ПВЗ ТК вашего города

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMK
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

ACD
Ключевой параметр для отрезной и канавочной пластины. Он определяет размер реза и ширину формируемой канавки.

Ширина пластины, b (мм)

2
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0.2
S (мм)

1.7

Стружколом

CH - отрезной
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

AP301U
Назначение (отрез.)

Пластины отрезные общего применения
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Код производителя

З-0345

Описание

Пластины ACD предназначены для отрезки.

Сплав AP301U

Подходит для обработки канавок из стали, нержавеющей стали и жаропрочных сплавов. Высокопрочная и износостойкая износостойкая субмикронная карбидная подложка с многослойным наноструктурированным PVD-покрытием. Хорошая адгезия покрытия. Высокая износостойкость.

Стружколом CH - отрезной

Рекомендуется для обработки канавок и отрезки в заготовках из углеродистых и легированных сталей, нержавеющих сталей повышенной прочности и твёрдости. Упрочнённая режущая кромка. Для работы на средних и больших подачах на оборот.
