GRIP 6005Y IC418 отрезная и канавочная пластина

Главная

Твердосплавные пластины

Отрезные и канавочные пластины для резцов

Арт: 57693

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

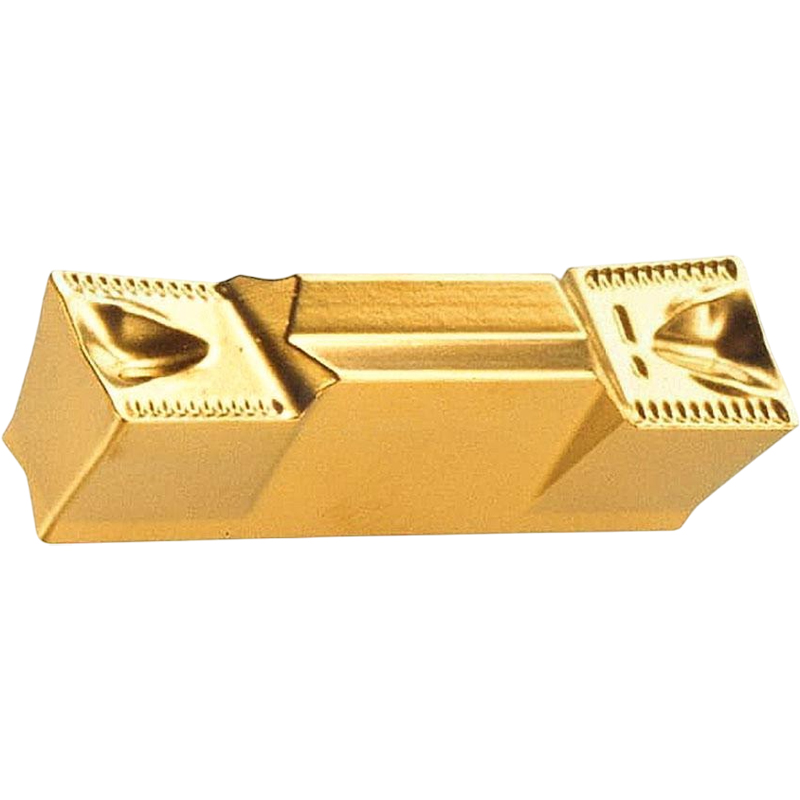

Фото 1: GRIP 6005Y IC418 отрезная и канавочная пластина

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

GRIP

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

Ключевой параметр для отрезной и канавочной пластины. Он определяет размер реза и ширину формируемой канавки.

Ширина пластины, b (мм)

Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0.5

Все характеристики

Цены указаны с НДС

2 764 ₽ | шт

Продажа данного товара соуществляется упаковками по 10 пластин.

27 643 ₽ | уп (10 шт)

В корзину

Наличие:
На складе

Бесплатная доставка
при заказе от 3 000 ₽

до ПВЗ ТК вашего города

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

K
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

GRIP
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

19
Ключевой параметр для отрезной и канавочной пластины. Он определяет размер реза и ширину формируемой канавки.

Ширина пластины, b (мм)

6
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0.5

d (мм)

4.2
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

IC418
Назначение (отрез.)

Пластины отрезные общего применения
Артикул производителя

6200110

Описание

Прессованные двухсторонние пластины для обработки наружных, внутренних и торцевых канавок.

Рекомендованные режимы резания:

a_p - 0.60-3.60 мм
f точение - 0.22-0.36 мм/об
f канавка - 0.13-0.23 мм/об
f торцевая канавка - 0.12-0.28 мм/об
f торц. точение - 0.15-0.40 мм/об

Сплав IC418

Прочная основа с многослойным покрытием CVD. Используется для обработки серого чугуна и чугуна с шаровидным графитом на средних и высоких скоростях резания. Может применяться для прерывистого резания и тяжелонагруженной обработки.
