MAGR 3 125 1025 отрезная, канавочная пластина

Главная

Твердосплавные пластины

Отрезные и канавочные пластины для резцов

Арт: 57125

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

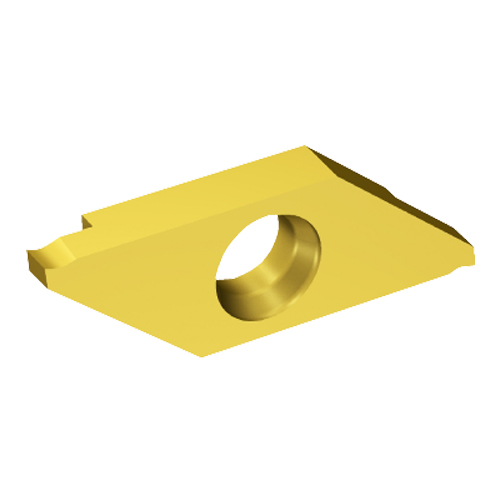

Фото 1: MAGR 3 125 1025 отрезная, канавочная пластина

Фото 2: MAGR 3 125 1025 отрезная, канавочная пластина

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKNS

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

MAGR/L

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

2.7

Толщина пластины, S (мм)

3.18

Ключевой параметр для отрезной и канавочной пластины. Он определяет размер реза и ширину формируемой канавки.

Ширина пластины, b (мм)

1.25

Все характеристики

Цены указаны с НДС

4 794 ₽ | шт

Продажа данного товара соуществляется упаковками по 10 пластин.

47 944 ₽ | уп (10 шт)

Уточнить сроки поставки

Нет в наличии. Возможность заказа

Бесплатная доставка
при заказе от 3 000 ₽

до ПВЗ ТК вашего города

Сроки поставки сообщим в обратной связи

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKNS
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

MAGR/L
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

2.7
Толщина пластины, S (мм)

3.18
Ключевой параметр для отрезной и канавочной пластины. Он определяет размер реза и ширину формируемой канавки.

Ширина пластины, b (мм)

1.25
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0.05

Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

1025
Качество обработки поверхности после прохода инструмента. Черновое – минимальное, величина съема материала большая, получистовое – среднее, чистовое -максимальное, с минимальным съемом материала (финишная обработка).

Вид обработки

L (чистовая)
Геометрия со скосом, α°

6
Исполнение

правое
Артикул производителя

11998814

Сплав 1025

(НС) - Р30 (Р15 - Р30) - Сплав с покрытием РVD для чистового фрезерования стали. Пластины со шлифованными фасками из этого сплава являются первым выбором для фрезерования вязких низкоуглеродистых сталей. (НС) - М15 (М10 - М20) - Сплав с РVD покрытием. Рекомендуется для работы в стабильных условиях с высокой скоростью резания. (НС) - N15 (N10 - N5) - Сплав с покрытием РVD для чернового фрезерования алюминиевых сплавов. Рекомендуется для пластин со шлифованными кромками. (НС) - S15 (S10 - S20) - Сплав с РVD покрытием для фрезерования титана с умеренной скоростью резания. Хорошая стойкость к образованию нароста и пластической деформации. (НС) - Н15 (Н10 - Н20) - Сплав с покрытием РУО для фрезерования закаленных деталей на низких и средних скоростях резания.
