GIP 5.00E-0.40 IC830 отрезная, канавочная пластина

Главная

Твердосплавные пластины

Отрезные и канавочные пластины для резцов

Арт: 29137

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

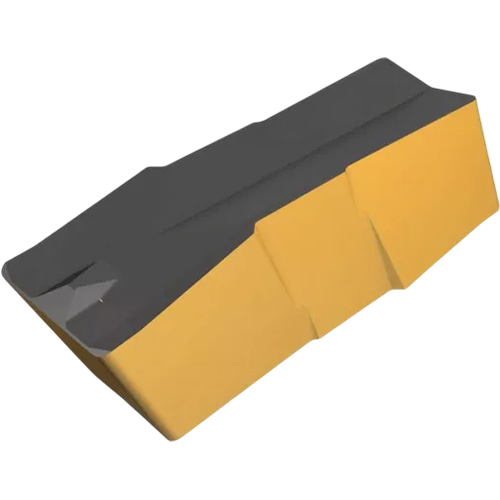

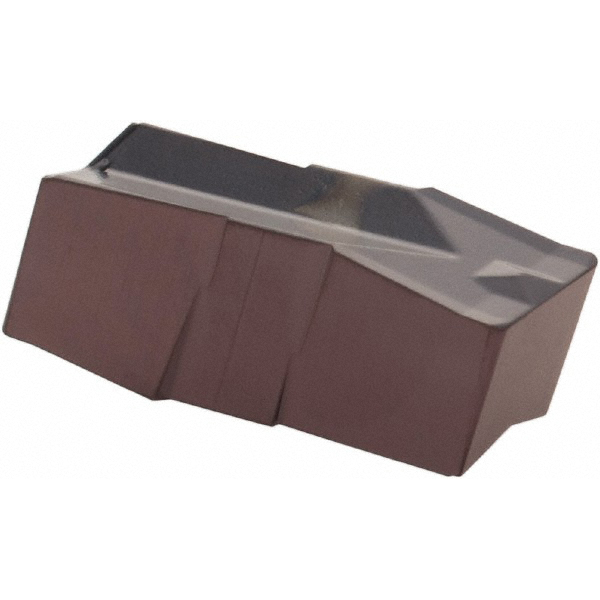

Фото 1: GIP 5.00E-0.40 IC830 отрезная, канавочная пластина

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMS

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

GIP

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

15.3

Толщина пластины, S (мм)

Ключевой параметр для отрезной и канавочной пластины. Он определяет размер реза и ширину формируемой канавки.

Ширина пластины, b (мм)

Все характеристики

Цены указаны с НДС

3 062 ₽ | шт

Продажа данного товара соуществляется упаковками по 10 пластин.

30 622 ₽ | уп (10 шт)

В корзину

Наличие:
На складе

Бесплатная доставка
при заказе от 3 000 ₽

до ПВЗ ТК вашего города

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMS
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

GIP
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

15.3
Толщина пластины, S (мм)

5
Ключевой параметр для отрезной и канавочной пластины. Он определяет размер реза и ширину формируемой канавки.

Ширина пластины, b (мм)

5

Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0.4
d (мм)

4
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

IC830
Назначение (отрез.)

Прецизионные пластины
Артикул производителя

6405140

Описание

Прецизионные двухсторонние пластины для прорезки и точения канавок. Стружколом P-типа, для обработки со средней и высокой подачей.

Сплав IC830

Прочная основа с покрытием PVD и последующей обработкой поверхности по технологии SUMOTEC. Используется для обработки стали и нержавеющей стали на низких и средних скоростях резания со средними и высокими подачами. Сплав отличается великолепной прочностью и рекомендуется для прерывистого резания и обработки при нестабильных условиях. Может использоваться для жаропрочных сплавов на низких скоростях резания.
