GIP 3.00E 1.50 IC807 отрезная, канавочная пластина

Главная

Твердосплавные пластины

Отрезные и канавочные пластины для резцов

Арт: 29126

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

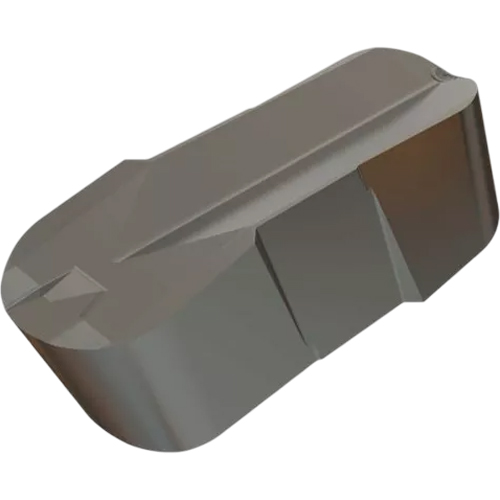

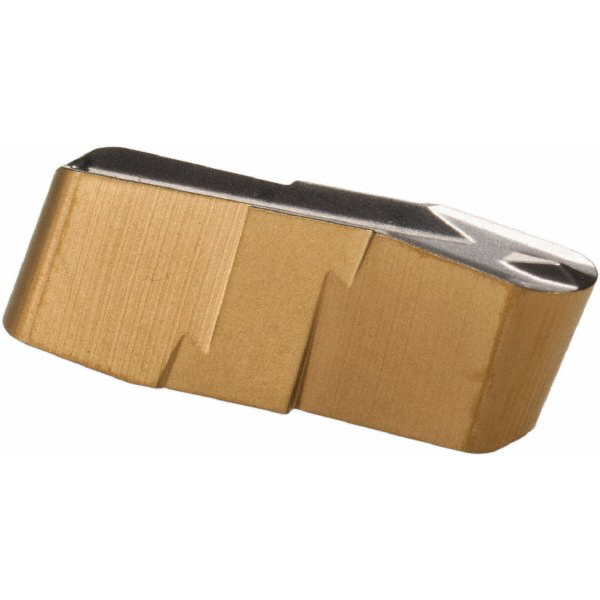

Фото 1: GIP 3.00E 1.50 IC807 отрезная, канавочная пластина

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMSKH

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

GIP

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

15.3

Толщина пластины, S (мм)

Ключевой параметр для отрезной и канавочной пластины. Он определяет размер реза и ширину формируемой канавки.

Ширина пластины, b (мм)

Все характеристики

Цены указаны с НДС

2 781 ₽ | шт

Продажа данного товара соуществляется упаковками по 10 пластин.

27 818 ₽ | уп (10 шт)

В корзину

Наличие:
На складе

Бесплатная доставка
при заказе от 3 000 ₽

до ПВЗ ТК вашего города

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMSKH
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

GIP
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

15.3
Толщина пластины, S (мм)

5
Ключевой параметр для отрезной и канавочной пластины. Он определяет размер реза и ширину формируемой канавки.

Ширина пластины, b (мм)

3
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

1.5

d (мм)

2.4
Стружколом

E
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

IC807
Назначение (отрез.)

Прецизионные пластины
Артикул производителя

6404377

Описание

Прецизионные пластины (полный радиус) для прорезки канавок и фасонной обработки.

Сплав IC807

Твердая мелкозернистая основа с покрытием PVD и последующей обработкой поверхности по технологии SUMOTEC. Используется для обработки стали, легированной стали, аустенитной нержавеющей стали, жаропрочных сплавов и закаленной стали на средних и относительно высоких скоростях резания при стабильных условиях. Великолепная износостойкость и сопротивление пластической деформации.

* Для сплавов с покрытием
