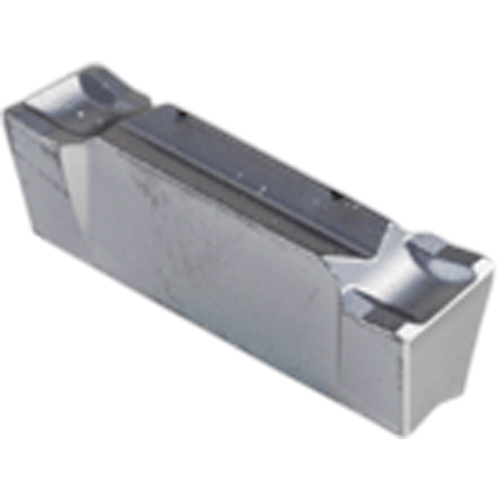

DGN 5003W IC354 отрезная, канавочная пластина
DGN 5003W IC354 отрезная, канавочная пластина
Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.
Обрабатываемый материал
PM
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:С - форма пластины.
Марка пластины
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.
Длина режущей кромки, L (мм)
19.1
Ключевой параметр для отрезной и канавочной пластины. Он определяет размер реза и ширину формируемой канавки.
Ширина пластины, b (мм)
5
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3
Радиус скругления, r (мм)
0.3
Все характеристики
Цены указаны с НДС
2 354 ₽ | шт
Продажа данного товара соуществляется упаковками по 10 пластин.
23 548 ₽ | уп (10 шт)
В корзину
Наличие:
На складе
На складе
Бесплатная доставка
при заказе от 3 000 ₽
при заказе от 3 000 ₽
до ПВЗ ТК вашего города
Москва и область
1-2 дня
Санкт-Петербург
2-3 дня
По России
3-5 дней
Технические характеристики:
-
Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.Обрабатываемый материалPM
-
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.Марка пластиныDGN -
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.
Длина режущей кромки, L (мм)19.1 -
Ключевой параметр для отрезной и канавочной пластины. Он определяет размер реза и ширину формируемой канавки.Ширина пластины, b (мм)5
-
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3Радиус скругления, r (мм)0.3
-
СтружколомW
-
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.Обозначение сплаваIC354
-
Артикул производителя6002521
Описание
Двухсторонние пластины для прорезки канавок и отрезки, стружколом с центральным выступом, для твердых материалов и прерывистого резания.
Допуск на ширину резания (+/-) - 0.04 мм
Допуск на радиус при вершине (+/-) - 0.030 мм
Рекомендуемые режимы резания:
f канавка - 0.12-0.33 мм/об
Допуск на ширину резания (+/-) - 0.04 мм
Допуск на радиус при вершине (+/-) - 0.030 мм
Рекомендуемые режимы резания:
f канавка - 0.12-0.33 мм/об
DGN
Сменная твердосплавная пластина для обработки канавок. Пластина для державки B-DGTR.
Сплав IC354
Прочная основа с покрытием PVD, используется для общей
обработки широкого спектра материалов из углеродистой
стали, легированной и нержавеющей стали на средних
скоростях и подачах.
