ASMT 11T320 PDPR MJ AH120 пластина для фрез
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:С - форма пластины.
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.
На складе
-
Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.Обрабатываемый материалK
-
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.Форма пластины
-
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.Марка пластиныASMT -
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.
Длина режущей кромки, L (мм)12.3 -
Толщина пластины, S (мм)3.7
-
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3Радиус скругления, r (мм)2
-
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.IC (мм)6.3
-
СтружколомMJ
-
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.Обозначение сплаваAH120
-
Вид пластинытвердосплавная
-
Предельно возможная глубина, на которую погружается инструмент при выполнении операций.Максимальная глубина резания ap, мм10.6
-
Артикул производителя6848049

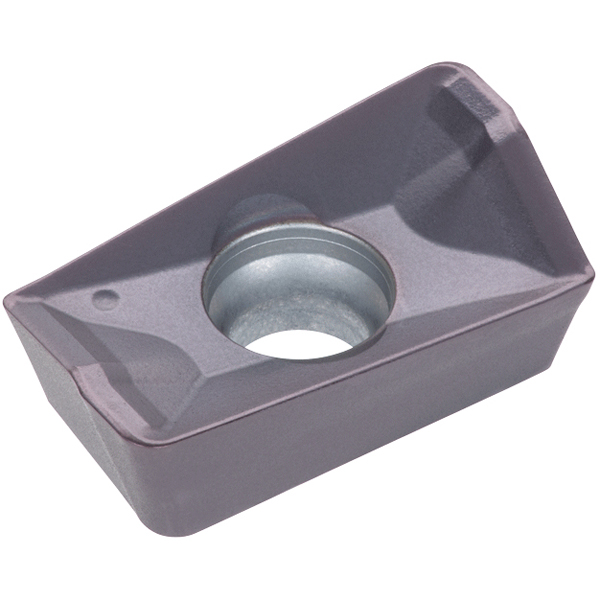

Твердосплавная сменная пластина ASMT для фрез по металлу параллелограмм 85°.
Пластина со стружколомом, с отверстием под винт.
Универсальный сплав для нержавеющей стали. Покрытие ”Flash” (Ti, AR)N основа. Для продолжительной и прерывистой резки нержавеющих сталей на средних скоростях. Обрабатываемый материал: M20 - M35.
Универсальный сплав для чугуна. Покрытие ”Flash” (Ti, AR)N основа. Универсальный сплав для обработки чугуна в различных условиях. Обрабатываемый материал: K15 - K30.
Универсальный сплав для жаропрочных. Покрытие ”Flash” (Ti, AR)N основа. Превосходен в устойчивости как к пластической деформации так и к сколам. Обрабатываемый материал: S10 - S25.
