AOMT 070208 PDPR MJ AH725 пластина для фрез
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:С - форма пластины.
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.
На складе
-
Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.Обрабатываемый материалPKSM
-
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.Форма пластины
-
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.Марка пластиныAOMT -
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.
Длина режущей кромки, L (мм)8 -
Толщина пластины, S (мм)2.3
-
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3Радиус скругления, r (мм)0.8
-
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.IC (мм)4.7
-
СтружколомMJ
-
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.Обозначение сплаваAH725
-
Вид пластинытвердосплавная
-
Предельно возможная глубина, на которую погружается инструмент при выполнении операций.Максимальная глубина резания ap, мм7

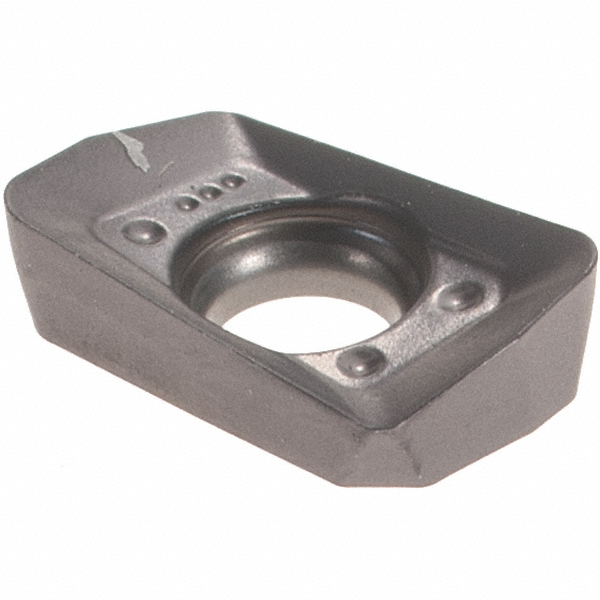

Твердосплавная сменная пластина AOMT для фрез по металлу параллелограмм 85°.
Пластина со стружколомом, с отверстием под винт (40-60°).
Задний угол 0°. Допуск: m: ±0.08-±0.18. D1: ±0.05-±0.15. S1: ±0.13.
Универсальный сплав для обработки стали. с “Flash”-покрытием PVD из мелкозернистого твердосплава. Обрабатываемый материал: P20 - P35.
Универсальный сплав для обработки нержавеющей стали из мелкозернистого карбида вольфрама. с “Покрытием-”Flash”. Обрабатываемый материал: M20 - M35.
Сплав для обработки жаропрочных. Покрытие ”Flash” (Ti, AR)N основа. Для нарезания канавок. Идеально подходит для обработки высоколегированных сплавов. Обрабатываемый материал: S20 - S30.
