SNGX 1306 ANTN ML TT8080 пластина для фрез

Главная

Твердосплавные пластины

Сменные пластины для фрез

Арт: 67522

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

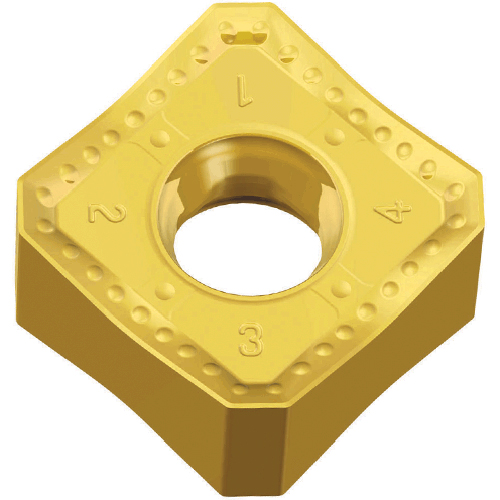

Фото 1: SNGX 1306 ANTN ML TT8080 пластина для фрез

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMS

Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

S-квадратная

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

SNGX

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

13.5

Толщина пластины, S (мм)

6.8

Все характеристики

Цена по запросу

Узнать цену

Наличие:
на складе

Бесплатная доставка

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMS
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

S-квадратная
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

SNGX
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

13.5
Толщина пластины, S (мм)

6.8
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0.4

Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

13.5
Стружколом

ML
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

TT8080
Качество обработки поверхности после прохода инструмента. Черновое – минимальное, величина съема материала большая, получистовое – среднее, чистовое -максимальное, с минимальным съемом материала (финишная обработка).

Вид обработки

L (чистовая) / R (черновая)
Вид пластины

твердосплавная
Артикул производителя

5614740

Описание

Двусторонние квадратные пластины с 8 режущими кромками для торцевых фрез 45 и общего применения, от черновой до чистовой обработки.

Сплав TT8080

Для прерывистой и черновой обработки нержавеющей стали и стали. Для прерывистой обработки жаропрочных сплавов на низких скоростях. Покрытие РVD. ISO: P30 - P50, M30 - M50, S30 - S50.

Стружколом ML

Для получистовой обработки. Нержавеющая сталь, сталь, алюминий. Геометрия с увеличенным положительным передним углом минимизирует нарост на режущей кромке и уменьшает силу резания.
