N331 1A 08 45 08M PM 4340 пластина для фрез

Главная

Твердосплавные пластины

Сменные пластины для фрез

Арт: 66519

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

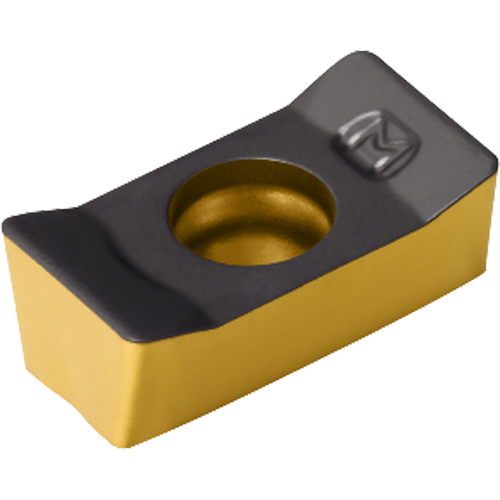

Фото 1: N331 1A 08 45 08M PM 4340 пластина для фрез

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMK

Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

L-прямоугольная 90°

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

N331.1A

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

7.7

Толщина пластины, S (мм)

4.45

Все характеристики

Цены указаны с НДС

1 848 ₽ | шт

Продажа данного товара соуществляется упаковками по 10 пластин.

18 480 ₽ | уп (10 шт)

В корзину

Наличие:
на складе

Бесплатная доставка

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMK
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

L-прямоугольная 90°
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

N331.1A
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

7.7
Толщина пластины, S (мм)

4.45
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0.8

Диаметр (внутренний), d (мм)

3.6
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

9.5
Стружколом

PM - фрезерный
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

4340
Качество обработки поверхности после прохода инструмента. Черновое – минимальное, величина съема материала большая, получистовое – среднее, чистовое -максимальное, с минимальным съемом материала (финишная обработка).

Вид обработки

M (получистовая)
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Код производителя

З-0400

Описание

Пластина для торцевого и фасонного фрезерования. Пластины для дисковых фрез CoroMill® 331.

Сплав 4340

(HC) - P40 (P35 - P50) - Прочный сплав с покрытием CVD средней толщины, подходящий для чернового и получистового фрезерования с высокими требованиями к прочности, с применением СОЖ или без применения СОЖ. (HC) - M40 (M30 - M40) - Прочный сплав с покрытием CVD средней толщины, предназначенный для чернового и получистового фрезерования мартенситных нержавеющих сталей с высокими требованиями к прочности, без применения СОЖ. (HC) - K40 (K30 - K40) - Прочный сплав с покрытием CVD средней толщины, предназначенный для использования в качестве более прочного дополнения к сплаву 3040 в условиях недостаточной стабильности, с применением СОЖ и без применения СОЖ.
