HM390 TDKT 150524PDR IC830 пластина для фрез

Главная

Твердосплавные пластины

Сменные пластины для фрез

Арт: 64768

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

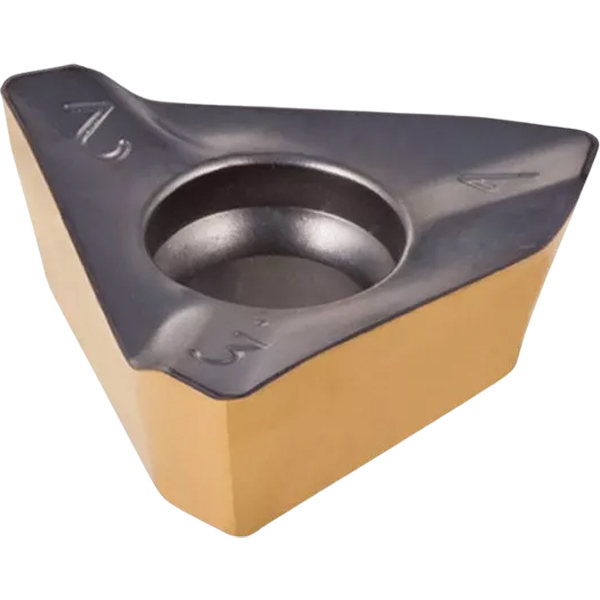

Фото 1: HM390 TDKT 150524PDR IC830 пластина для фрез

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMS

Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

T-треугольная

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

HM390

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

15.9

Толщина пластины, S (мм)

5.85

Все характеристики

Цена по запросу

Узнать цену

Наличие:
на складе

Бесплатная доставка

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMS
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

T-треугольная
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

HM390
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

15.9
Толщина пластины, S (мм)

5.85

Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

2.4
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

11.4
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

IC830
Вид пластины

твердосплавная

Описание

Трехгранные пластины малого размера с 3 спиральными режущими кромками для точного фрезерования уступов 90°.

Рекомендованные режимы резания:
a_p - 2.80-12.00 мм
f_z - 0.08-0.15 мм/зуб

Сплав IC830

Прочная основа с покрытием PVD и последующей обработкой поверхности по технологии SUMOTEC. Используется для обработки стали и нержавеющей стали на низких и средних скоростях резания со средними и высокими подачами. Сплав отличается великолепной прочностью и рекомендуется для прерывистого резания и обработки при нестабильных условиях. Может использоваться для жаропрочных сплавов на низких скоростях резания.
