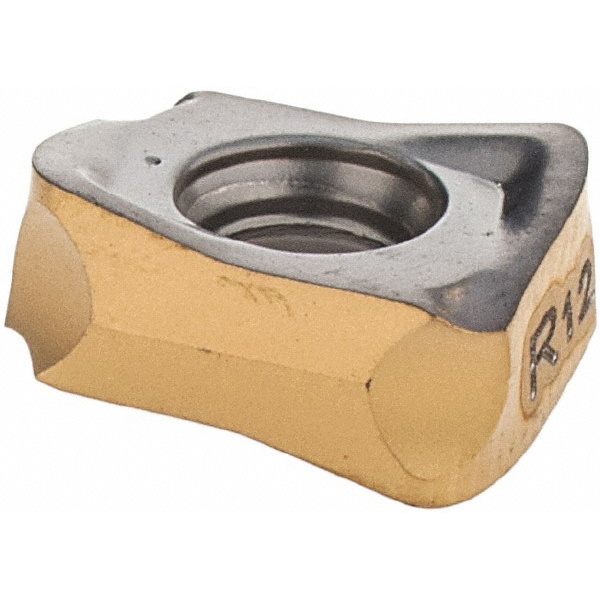

H490 ANKX 0904R12T FF IC830 пластина для фрез
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:С - форма пластины.
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.
На складе
при заказе от 3 000 ₽
-
Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.Обрабатываемый материалPMS
-
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.Форма пластины
-
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.Марка пластиныH490 -
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.
Длина режущей кромки, L (мм)8.5 -
Толщина пластины, S (мм)4.3
-
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3Радиус скругления, r (мм)1
-
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.IC (мм)6.2
-
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.Обозначение сплаваIC830
-
Вид пластинытвердосплавная
-
Артикул производителя5607371
Режущий диаметр фрезы на 0.12 мм больше при использовании этих пластин.
При глубине резания больше, чем APMX применяйте подачу как для обычных пластин.
Возможно врезание под углом максимум 1° для фрез диаметром от 16 до 40 мм.
Рекомендованные режимы резания:
ap - 0.50-1.00 мм
fz - 0.50-1.50 мм/зуб
Сменная твердосплавная пластина по металлу.
Прочная основа с покрытием PVD и последующей обработкой поверхности по технологии SUMOTEC. Используется для обработки стали и нержавеющей стали на низких и средних скоростях резания со средними и высокими подачами. Сплав отличается великолепной прочностью и рекомендуется для прерывистого резания и обработки при нестабильных условиях. Может использоваться для жаропрочных сплавов на низких скоростях резания.
