HBR D250 QF IC908 пластина для фрез

Главная

Твердосплавные пластины

Сменные пластины для фрез

Арт: 64743

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

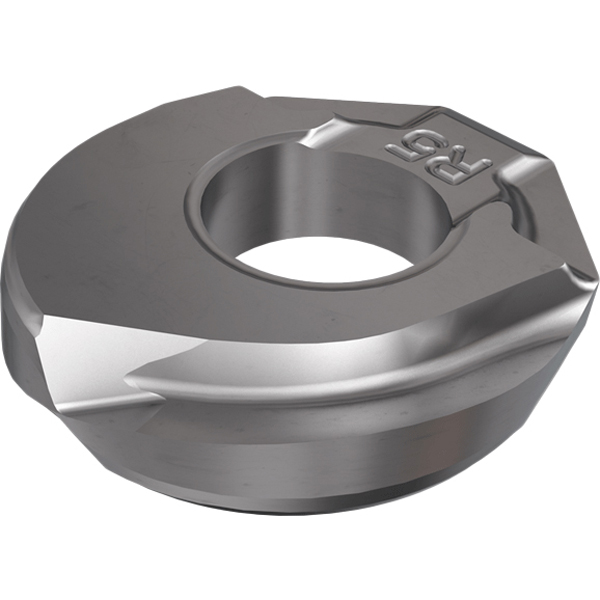

Фото 1: HBR D250 QF IC908 пластина для фрез

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKSH

Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

Z-другая форма

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

HBR

Толщина пластины, S (мм)

4.65

Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

Все характеристики

Цена по запросу

Узнать цену

Наличие:
на складе

Бесплатная доставка

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKSH
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

Z-другая форма
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

HBR
Толщина пластины, S (мм)

4.65
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

10

Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

20
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

IC908
Качество обработки поверхности после прохода инструмента. Черновое – минимальное, величина съема материала большая, получистовое – среднее, чистовое -максимальное, с минимальным съемом материала (финишная обработка).

Вид обработки

M (получистовая) / R (черновая)
Вид пластины

твердосплавная

Описание

Сферические пластины 220° для черновой и получистовой фасонной обработки, врезания под углом и обработки подвнутрений.

Рекомендованные режимы резания:
a_p - 4.00-12.50 мм
f_z - 0.08-0.15 мм/зуб

Сплав IC908

Прочная мелкозернистая основа с покрытием PVD. Рекомендуется для общей обработки широкого ряда материалов (сталь, легированная сталь, аустенитная нержавеющая сталь, жаропрочные сплавы) на средних скоростях резания. Высокая устойчивость к износу и скалыванию.
