N331 1A 04 35 05H PL 4240 пластина для фрез

Главная

Твердосплавные пластины

Сменные пластины для фрез

Арт: 64419

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

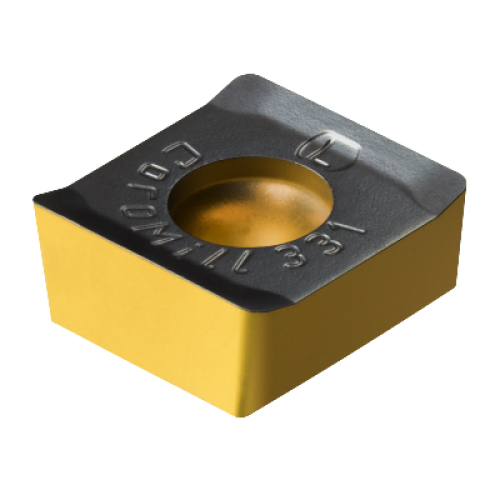

Фото 1: N331 1A 04 35 05H PL 4240 пластина для фрез

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMK

Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

Z-другая форма

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

N331

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

4.6

Толщина пластины, S (мм)

3.5

Все характеристики

Цены указаны с НДС

1 684 ₽ | шт

Продажа данного товара соуществляется упаковками по 10 пластин.

16 844 ₽ | уп (10 шт)

В корзину

Наличие:
На складе

Бесплатная доставка
при заказе от 3 000 ₽

до ПВЗ ТК вашего города

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMK
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

Z-другая форма
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

N331
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

4.6
Толщина пластины, S (мм)

3.5

Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0.5
Диаметр (внутренний), d (мм)

2.6
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

9.5
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

4240
Вид пластины

твердосплавная

Сплав 4240

(НС) - Р40 (РЗ5 - Р50) - Сплав с покрытием для фрезерования стали при повышенных требованиях к прочности. Применение сплава для концевых фрез и фрез для обработки уступов возможно в стабильных условиях, для обработки плоскостей и при небольшой высоте уступа. Для других типов фрез сплав GС4240 - первый выбор, обладающий оптимальной прочностью. Отлично подходит для мелкосерийного производства при обработке широкого диапазона материалов. Работает как с применением СОЖ, так и без. (НС) - М40 (МЗ0 - М40) - Очень прочный сплав с покрытием MT-CVD. Рекомендуется для мелкосерийного производства деталей из различных материалов. (НС) - К40 (КЗ0 - К40) - Сплав с покрытием для получернового и чернового фрезерования на низких скоростях резания при повышенных требованиях к прочности режущей кромки.
