WNGU 080608R MM4 AC 301P пластина фрезерная

Главная

Твердосплавные пластины

Сменные пластины для фрез

Арт: 64045

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

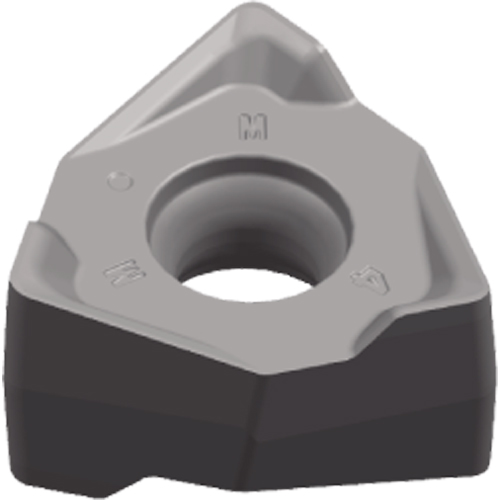

Фото 1: WNGU 080608R MM4 AC 301P пластина фрезерная

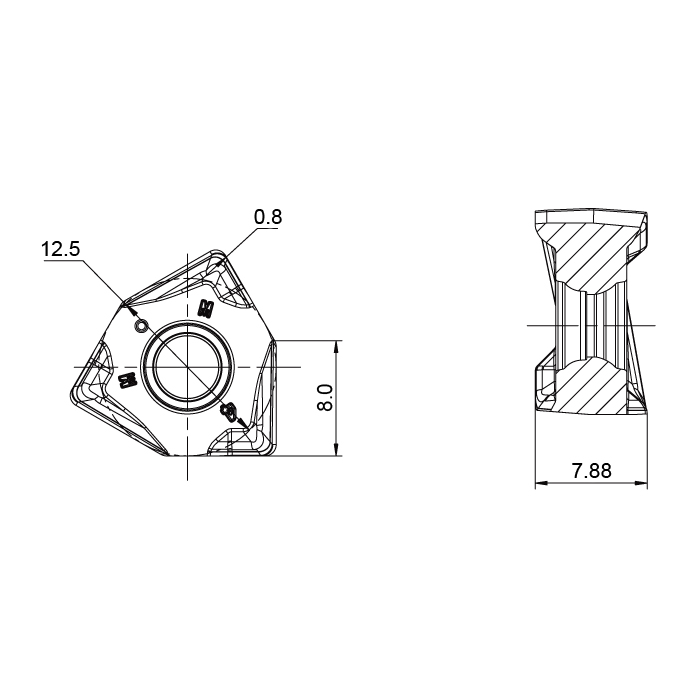

Фото 2: WNGU 080608R MM4 AC 301P пластина фрезерная

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

W-тригональная

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

WNGU

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

Толщина пластины, S (мм)

7.88

Все характеристики

Цены указаны с НДС

1 008 ₽ | шт

Продажа данного товара соуществляется упаковками по 10 пластин.

10 080 ₽ | уп (10 шт)

Уточнить сроки поставки

Нет в наличии. Возможность заказа

Бесплатная доставка
при заказе от 3 000 ₽

до ПВЗ ТК вашего города

Сроки поставки сообщим в обратной связи

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

P
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

W-тригональная
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

WNGU
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

8
Толщина пластины, S (мм)

7.88

Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0.8
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

12,5
Стружколом

MM4
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

AC301P
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Код производителя

З-0337

Описание

Двусторонние пластины с 6-ю режущими кромками для обработки прямоугольных уступов. Для фрез ASM90-WN08 (ACHTECK).

WNGU

Сменная твердосплавная пластина для фрезерования WPGT. Тригональная.

Сплав AC301P

Первый выбор для черновой обработки стали. Сплав обладает основой повышенной прочности и CVD покрытием. Подходит для фрезерования с большой глубиной на средних и повышенных скоростях резания при плохих условиях обработки.

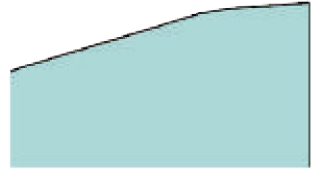

Стружколом MM4

Универсальная геометрия для операций средней тяжести. Подходит для обработки сталей, нержавеющих сталей, жаропрочных сплавов. Также может применяться для обработки чугунов.
