690 100510M P SL 1030 пластина для фрез

Главная

Твердосплавные пластины

Сменные пластины для фрез

Арт: 57397

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

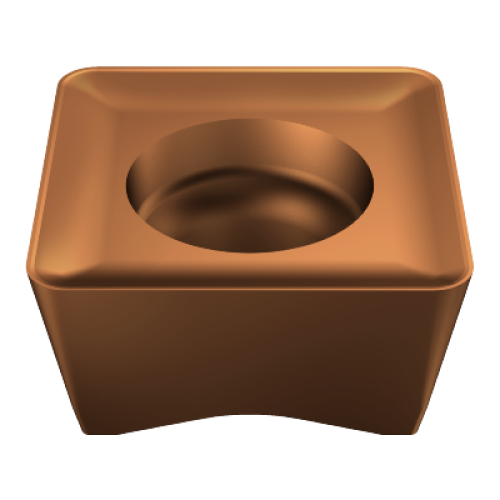

Фото 1: 690 100510M P SL 1030 пластина для фрез

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

Z-другая форма

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

690

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

Толщина пластины, S (мм)

5.2

Все характеристики

Цены указаны с НДС

2 721 ₽ | шт

Продажа данного товара соуществляется упаковками по 10 пластин.

27 213 ₽ | уп (10 шт)

В корзину

Наличие:
На складе

Бесплатная доставка
при заказе от 3 000 ₽

до ПВЗ ТК вашего города

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

S
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

Z-другая форма
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

690
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

9
Толщина пластины, S (мм)

5.2

Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

1
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

10
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

1030
Вид пластины

твердосплавная
Артикул производителя

12359126

Сплав 1030

(НС) - РЗ0 (Р15 - Р40) - Твердый сплав с РVD покрытием. Сплав является первым выбором при обработке в нестабильных условиях, например, при обработке глубоких уступов, при риске пакетирования стружки, при точении фрезерованием, при работе длиннокромочными фрезами и фрезами с большим вылетом. Является альтернативным выбором при повышенных усилиях резания. В сочетании с острой шлифованной режущей кромкой хорошо работает по вязким материалам, таким как низкоуглеродистые стали. (НС) - М15 (М10 - М20) - Сплав с РVD покрытием, который рекомендуется для обработки в стабильных условиях с высокой скоростью резания. Хорошая альтернатива для обработки мартенситных нержавеющих сталей. (НС) - N15 (N10 - N25) - Сплав с покрытием РVD для чернового фрезерования алюминиевых сплавов. Рекомендуется для пластин со шлифованными режущими кромками. (НС) - S15 (S10 - S20) - Твердый сплав с покрытием РVD для фрезерования жаропрочных сплавов на средних скоростях. Хорошая сопротивляемость к образованию нароста и пластической деформации. (НС) - Н10 (Н10 - Н20). Сплав с покрытием РVD для фрезерования закаленных деталей с небольшими подачами и умеренными скоростями резания.
