490R 08T308M PM 1010 пластина для фрез

Главная

Твердосплавные пластины

Сменные пластины для фрез

Арт: 57388

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

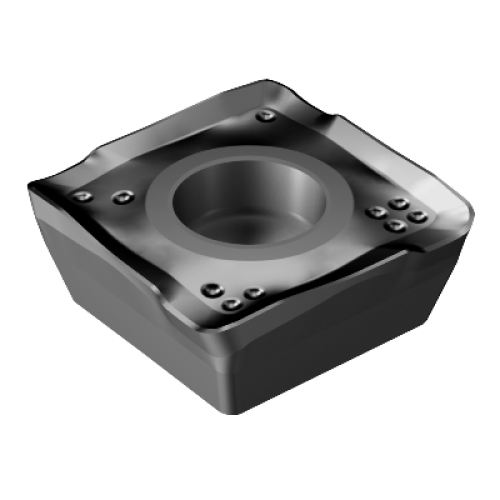

Фото 1: 490R 08T308M PM 1010 пластина для фрез

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

Z-другая форма

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

490R

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

6.5

Толщина пластины, S (мм)

3.3

Все характеристики

Цены указаны с НДС

2 213 ₽ | шт

Продажа данного товара соуществляется упаковками по 10 пластин.

22 137 ₽ | уп (10 шт)

В корзину

Наличие:
На складе

Бесплатная доставка
при заказе от 3 000 ₽

до ПВЗ ТК вашего города

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

KH
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

Z-другая форма
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

490R
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

6.5
Толщина пластины, S (мм)

3.3
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0.8

Диаметр (внутренний), d (мм)

2.8
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

8.5
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

1010
Вид пластины

твердосплавная
Артикул производителя

12418044

Сплав 1010

(НС) - Н10 (Н05 - Н15) - Сплав с РVD покрытием для фрезерования закаленной стали твердостью З6НRС и выше. Отвечает большому числу требований в диапазоне от черновых до чистовых операций. Сплав обладает чрезвычайной стойкостью к пластической деформации, термическому удару и хорошей износостойкостью. (НС) - S10 (S05 - S10) - Твердый сплав с покрытием РVD для фрезерования титановых сплавов в хороших условиях. Оптимальный сплав с высокой износостойкостью при обработке на повышенных скоростях резания. Восприимчив к нестабильности резания и вибрациям. (НС) - К05 (К01 - К10) - Сплав с РVD покрытием для чистового фрезерования серого чугуна и чугуна с шаровидным графитом. Сплав обеспечивает хорошее качество поверхности на протяжении длительного периода стойкости. (НС) - М10 (М05 - М10) - Сплав с РVD покрытием для легкой чистовой обработки с высокой скоростью резания в стабильных условиях. (НС) - Р10 (Р05 - Р15) - Сплав с РVD покрытием для фрезерования подкаленной и штамповой стали твердостью З6НRС и выше.
