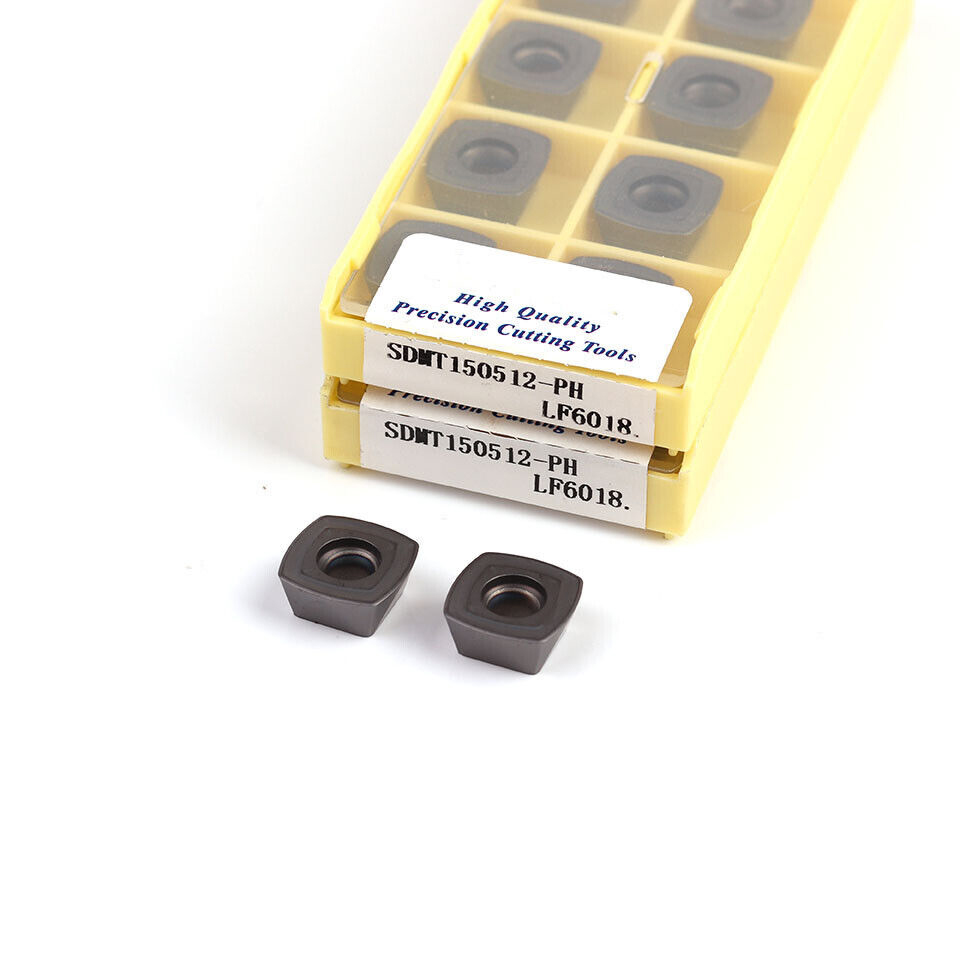

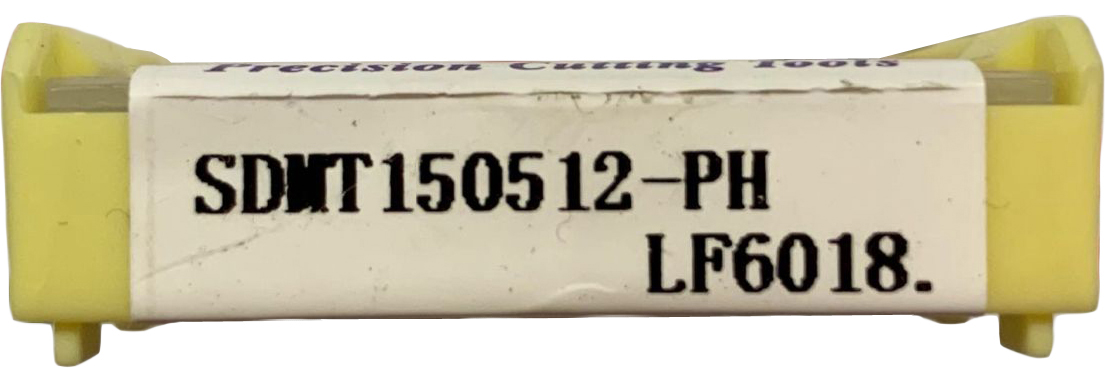

SDMT 150512 PH LF6018 пластина фрезерная DESKAR
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:С - форма пластины.
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.
на складе
-
Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.Обрабатываемый материалMSP
-
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.Форма пластины
-
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.Марка пластиныSDMT -
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

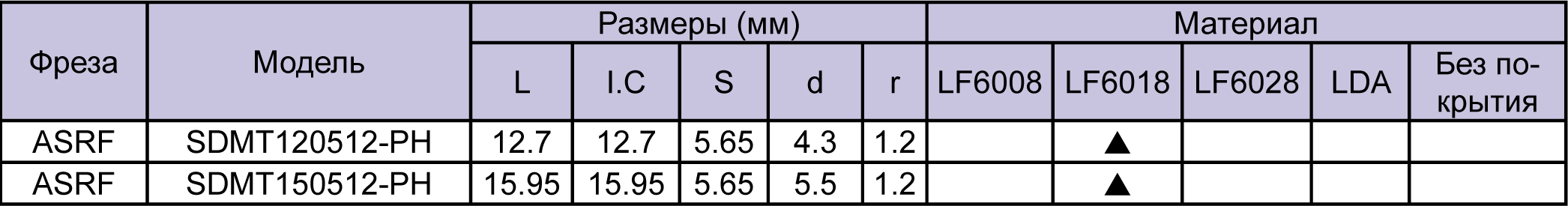

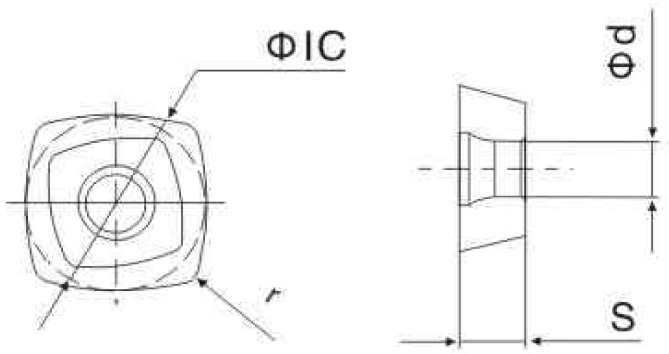

Длина режущей кромки, L (мм)15.95 -
Толщина пластины, S (мм)5.65
-
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3Радиус скругления, r (мм)1.2
-
Диаметр (внешний), øI.C (мм)15,95
-
Диаметр (внутренний), d (мм)5,5
-
СтружколомPH
-
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.Обозначение сплаваLF6018
-
Качество обработки поверхности после прохода инструмента. Черновое – минимальное, величина съема материала большая, получистовое – среднее, чистовое -максимальное, с минимальным съемом материала (финишная обработка).Вид обработкиM (получистовая)
-
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.Код производителя00-00022237

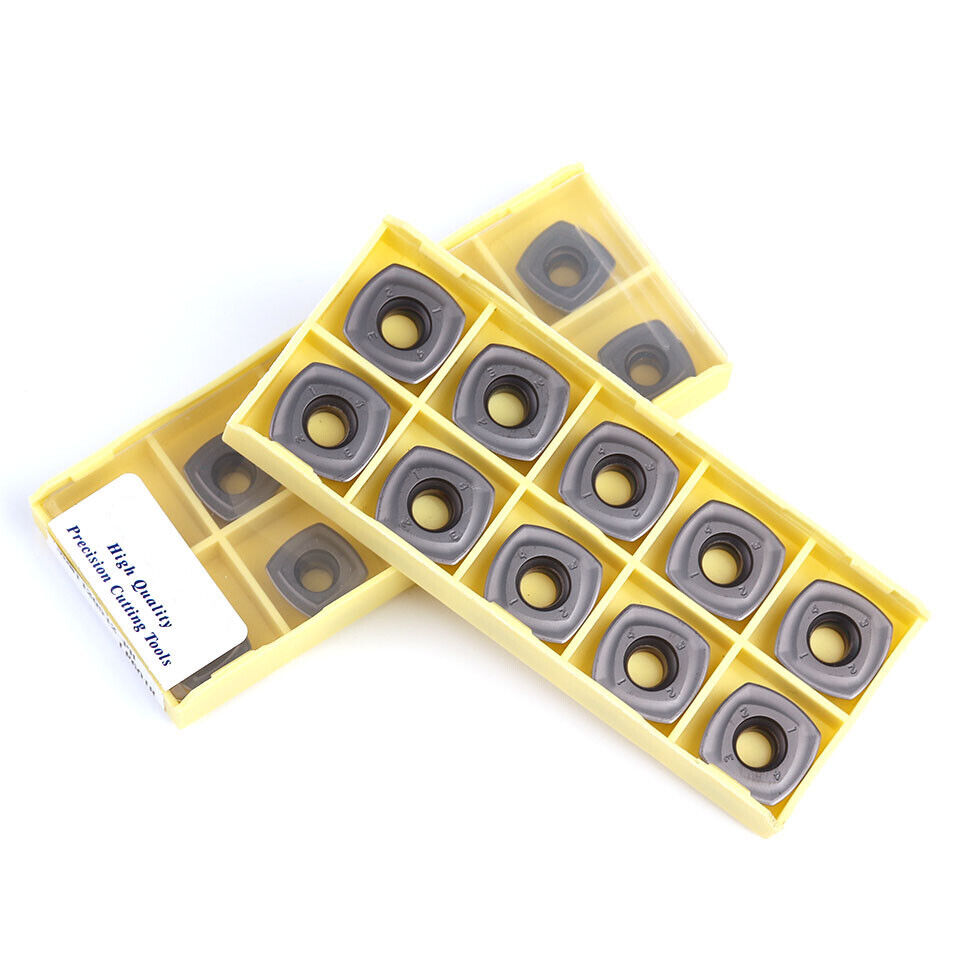

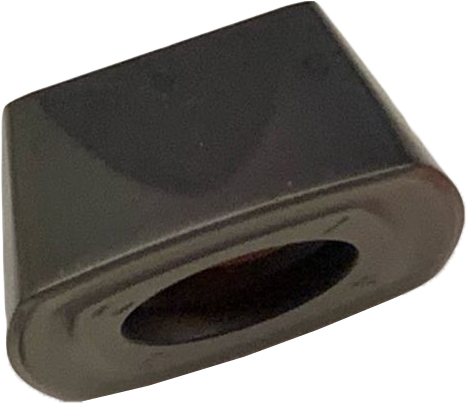

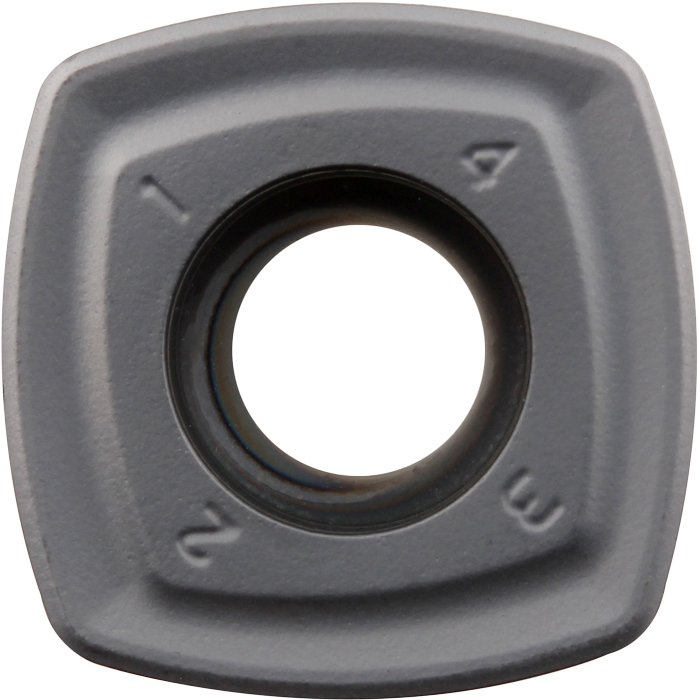

Твердосплавная сменная пластина SDMT для фрез по металлу квадратной формы.
Пластина со стружколомом, с отверстием под винт (40-60°).
Задний угол 15°. Допуск: m: ±0.08-±0.18. D1: ±0.05-±0.15. S1: ±0.13.
Сплав LF6018 имеет физическое покрытие (PVD) с превосходной ударной вязкостью и антиадгезионной износостойкостью.
Разработан для аустеничной нержавеющей стали. Подходит для обработки жаропрочных сплавов на низких скоростях резания и сталей с твердостью равной или ниже HRC40.

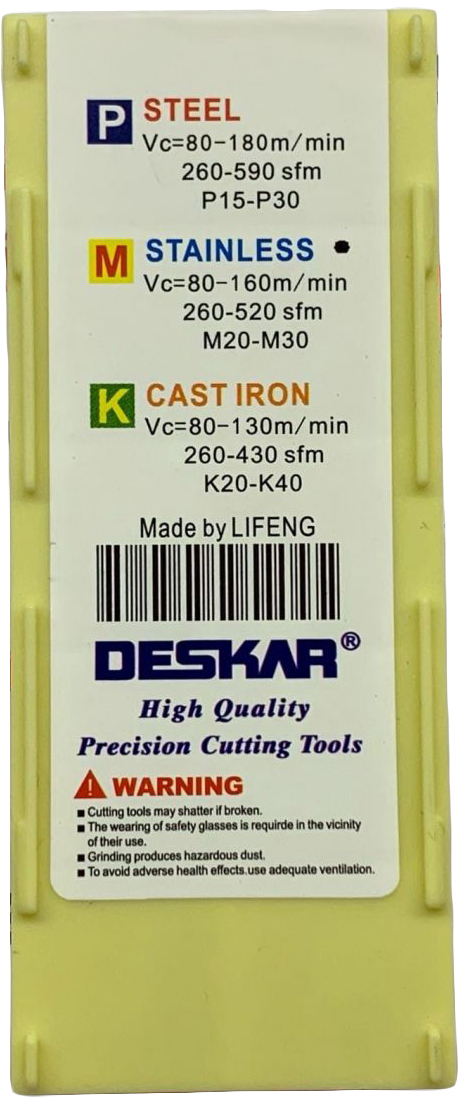

Группа обрабатываемых материалов по ISO: M, P, S.
