WNGX 080716 E100 SN800 пластина для фрез

Главная

Твердосплавные пластины

Сменные пластины для фрез

Арт: 34219

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

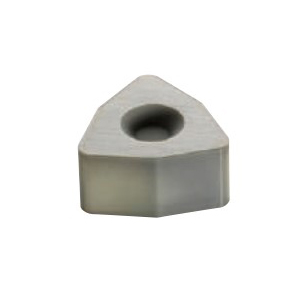

Фото 1: WNGX 080716 E100 SN800 пластина для фрез

Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

W-тригональная

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

WNGX

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

Расстояние между опорной и верхней поверхностями пластины. Влияет на прочность кромки и глубину резания.

Толщина пластины, S (мм)

7.94

Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

1.6

Все характеристики

Цена по запросу

Узнать цену

Нет в наличии. Возможность заказа

Бесплатная доставка
при заказе от 15 000 ₽

до ПВЗ ТК вашего города

Сроки поставки сообщим в обратной связи

Технические характеристики:

Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

W-тригональная
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

WNGX
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

8
Расстояние между опорной и верхней поверхностями пластины. Влияет на прочность кромки и глубину резания.

Толщина пластины, S (мм)

7.94
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

1.6

Профиль на передней поверхности пластины, обеспечивающий дробление и отвод стружки

Стружколом

E100
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

SN800
Угол между задней поверхностью пластины и обработанной поверхностью детали. Обеспечивает распределение усилий резания. положительный — для чистовой обработки, нулевой/отрицательный — для черновой.

Задний угол

N
Буквенное обозначение допусков на геометрические размеры (по ISO 1832). Определяет точность позиционирования режущей кромки относительно опорных поверхностей державки. Например, класс G — для чистового точения, M для чернового.

Класс точности

G
Исполнение режущей кромки, наличие фаски/скругления, тип крепления, число рабочих вершин, исполнение стружколома.

Конструктивные особенности пластины

X

WNGX

Твердосплавная сменная пластина WNGX для фрез по металлу тригональной формы.
Фиксация: спецконструкция.
Задний угол 0°. Допуск: m: D1: 0.025. S1: ±0.13.
