LNKX 1506 1.5X45PN N IC908 пластина для фрез

Главная

Твердосплавные пластины

Сменные пластины для фрез

Арт: 29354

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

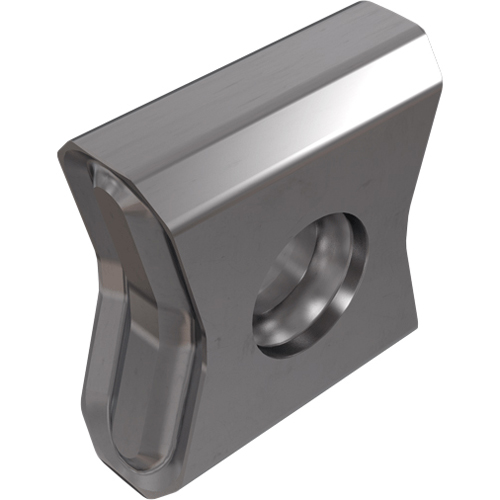

Фото 1: LNKX 1506 1.5X45PN N IC908 пластина для фрез

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKSH

Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

L-прямоугольная 90°

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

LNKX

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

Толщина пластины, S (мм)

13.88

Все характеристики

Цены указаны с НДС

2 883 ₽ | шт

Продажа данного товара соуществляется упаковками по 10 пластин.

28 838 ₽ | уп (10 шт)

В корзину

Наличие:
на складе

Бесплатная доставка

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKSH
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

L-прямоугольная 90°
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

LNKX
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

15
Толщина пластины, S (мм)

13.88
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0.8

Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

6
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

IC908
Вид пластины

твердосплавная
Предельно возможная глубина, на которую погружается инструмент при выполнении операций.

Максимальная глубина резания ap, мм

7
Артикул производителя

5605011

Описание

Пластины с фасками применяются только на фрезах с углом в плане 90° для плавного врезания. Снижение вибраций и устранение сколов на кромках заготовки в процессе выхода фрезы. На фрезы F90LN.. устанавливаются пластины с 4 право- и 4 левосторонними режущими кромками.

Рекомендованные режимы резания:
a_p - 1.50-5.00 мм
f_z - 0.15-0.20 мм/зуб

Сплав IC908

Прочная мелкозернистая основа с покрытием PVD. Рекомендуется для общей обработки широкого ряда материалов (сталь, легированная сталь, аустенитная нержавеющая сталь, жаропрочные сплавы) на средних скоростях резания. Высокая устойчивость к износу и скалыванию.
