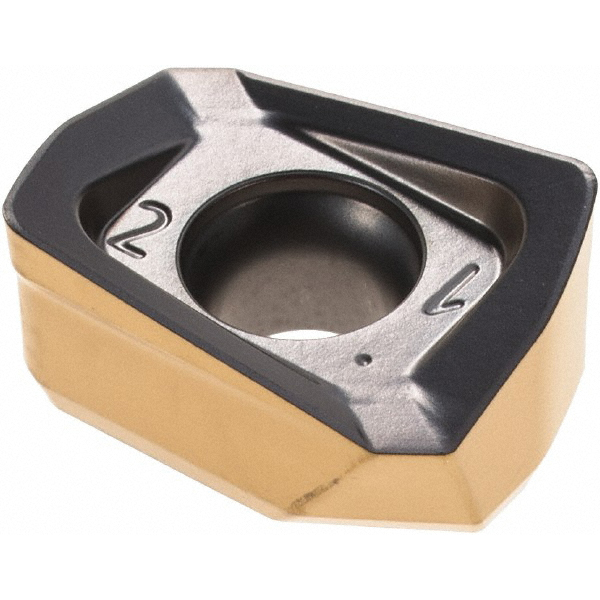

H490 ANKX 1706R15T FF IC830 пластина для фрез
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:С - форма пластины.
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.
на складе
-
Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.Обрабатываемый материалPMS
-
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.Форма пластины
-
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.Марка пластиныH490 -
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.
Длина режущей кромки, L (мм)16.8 -
Толщина пластины, S (мм)7.8
-
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3Радиус скругления, r (мм)1.6
-
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.IC (мм)11.7
-
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.Обозначение сплаваIC830
-
Вид пластинытвердосплавная
-
Артикул производителя5605989
При использовании этой пластины диаметр фрезы на 1.5 мм больше, чем номинальный диаметр.
Модификация фрезы не требуется.
При глубине резания больше ap max используется подача для обычной пластины.
Рекомендованные режимы резания:
ap - 0.50-2.00 мм
fz - 1.00-2.00 мм/зуб
Сменная твердосплавная пластина по металлу.
Прочная основа с покрытием PVD и последующей обработкой поверхности по технологии SUMOTEC. Используется для обработки стали и нержавеющей стали на низких и средних скоростях резания со средними и высокими подачами. Сплав отличается великолепной прочностью и рекомендуется для прерывистого резания и обработки при нестабильных условиях. Может использоваться для жаропрочных сплавов на низких скоростях резания.
