R390 17 04 08M PM 4340 пластина для фрез

Главная

Твердосплавные пластины

Сменные пластины для фрез

Арт: 26608

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

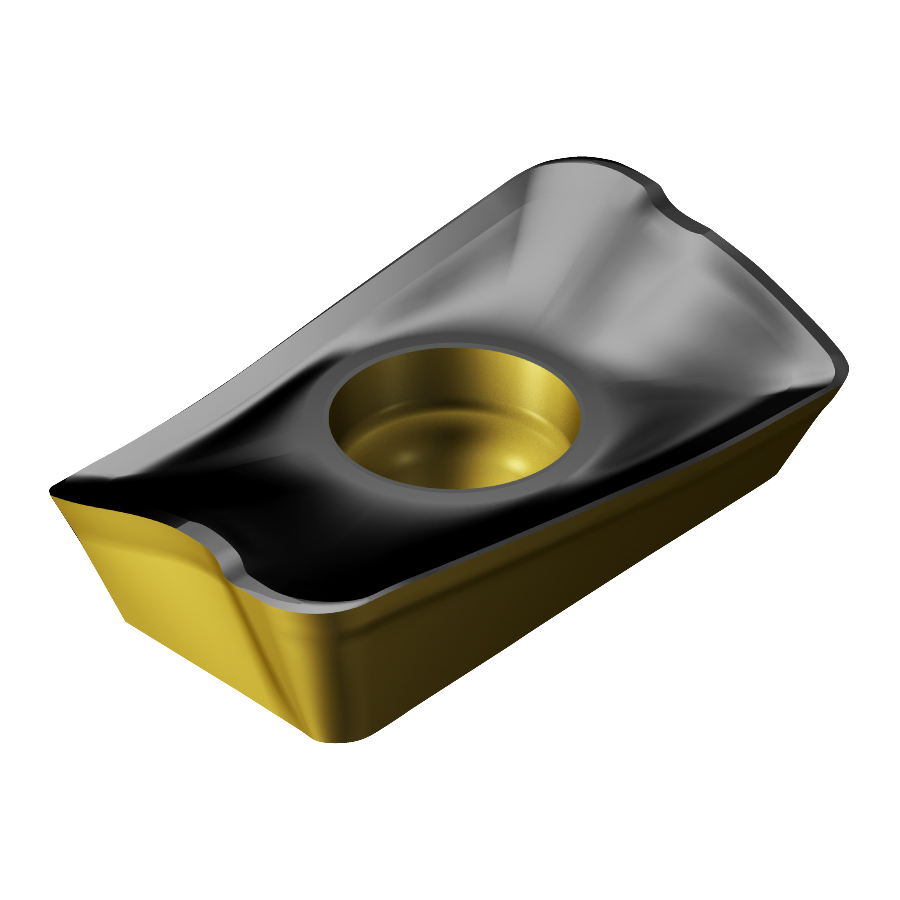

Фото 1: R390 17 04 08M PM 4340 пластина для фрез

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

Z-другая форма

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

R390

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

15.7

Толщина пластины, S (мм)

4.76

Все характеристики

Цены указаны с НДС

1 942 ₽ | шт

Продажа данного товара соуществляется упаковками по 10 пластин.

19 428 ₽ | уп (10 шт)

Уточнить сроки поставки

Нет в наличии. Возможность заказа

Бесплатная доставка
при заказе от 3 000 ₽

до ПВЗ ТК вашего города

Сроки поставки сообщим в обратной связи

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PM
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

Z-другая форма
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

R390
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

15.7
Толщина пластины, S (мм)

4.76
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

.8

Диаметр (внутренний), d (мм)

4.1
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

9.6
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

4340
Вид пластины

твердосплавная
Артикул производителя

7323223718150

Сплав 4340

Прочный сплав с покрытием CVD средней толщины для обрабатывания материалов:

P40 (P35 - P50) - подходящий для чернового и получистового фрезерования с высокими требованиями к прочности, с применением СОЖ или без применения СОЖ.

M40 (M30 - M40) - предназначенный для чернового и получистового фрезерования мартенситных нержавеющих сталей с высокими требованиями к прочности, без применения СОЖ.

K40 (K30 - K40) - предназначенный для использования в качестве более прочного дополнения к сплаву 3040 в условиях недостаточной стабильности, с применением СОЖ и без применения СОЖ.
