JDMT09T320ZDSR JM VP15TF пластина для фрез

Главная

Твердосплавные пластины

Сменные пластины для фрез

Арт: 25104

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

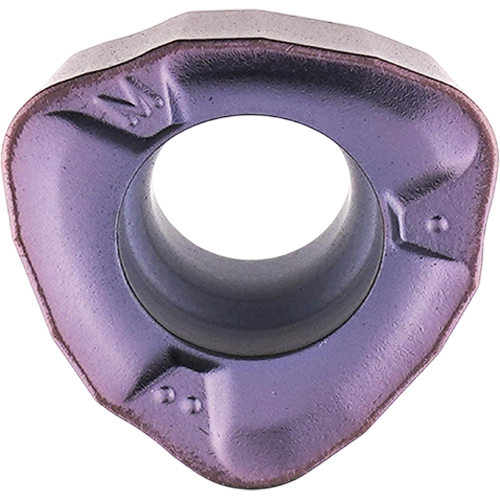

Фото 1: JDMT09T320ZDSR JM VP15TF пластина для фрез

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

P M K S H

В продаже инструменты восточного и западного производства. К первым относится Otool, DESKAR, DIJET, DONRAY, ZCC-CT, ко вторым – Seco Tools, Sandvik Coromant, Iscar. Продукция соответствует международным стандартам качества.

Бренд

Mitsubishi

Все характеристики

Цены указаны с НДС

926 ₽ | шт

Продажа данного товара осуществляется упаковками по 10 пластин.

9 269 ₽ | уп (10 шт)

Уточнить сроки поставки

Нет в наличии. Возможность заказа

Бесплатная доставка
при заказе от 15 000 ₽

до ПВЗ ТК вашего города

Сроки поставки сообщим в обратной связи

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

P M K S H
В продаже инструменты восточного и западного производства. К первым относится Otool, DESKAR, DIJET, DONRAY, ZCC-CT, ко вторым – Seco Tools, Sandvik Coromant, Iscar. Продукция соответствует международным стандартам качества.

Бренд

Mitsubishi
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

Z-другая форма
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

JDMT
Расстояние между опорной и верхней поверхностями пластины. Влияет на прочность кромки и глубину резания.

Толщина пластины, S (мм)

3.97
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

2

Диаметр крепежного отверстия.

Диаметр (внутренний), d (мм)

4.2
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

9.525
Профиль на передней поверхности пластины, обеспечивающий дробление и отвод стружки

Стружколом

JM
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

VP15TF
Качество обработки поверхности после прохода инструмента. Черновое – минимальное, величина съема материала большая, получистовое – среднее, чистовое -максимальное, с минимальным съемом материала (финишная обработка).

Вид обработки

L (чистовая)

JDMT

Сменная твердосплавная пластина для фрезерования JDMT.
Пластина со стружколомом, с отверстием под винт (40-60°).
Задний угол 15°.

Сплав VP15TF

Универсальный, подходит для обработки стали, нержавеющей стали, чугуна, жаропрочных сплавов и труднообрабатываемых материалов. Группа обрабатываемых материалов по ISO: P, M, K, S, H.

Стружколом JM

Стружколом JM с острой режущей кромкой. Улучшение характеристик резания благодаря большому переднему углу. Эффективен при использовании для безвибрационной обработки в условиях, требующих применения инструмента с большим вылетом, при более высоких скоростях подачи по сравнению с обычными для снижения себестоимости. Подходит для использования на станках BT40 и HSK63.
