RPHX 10T3M8 EN M31 CTC 5240 пластина для фрез

Главная

Твердосплавные пластины

Сменные пластины для фрез

Арт: 24041

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

rphx 10t3m8 en-m31 ctc5240 пластина для фрез

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

R-круглая

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

RPHX

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

Толщина пластины, S (мм)

3.97

Все характеристики

Цена по запросу

Узнать цену

Наличие:
на складе

Бесплатная доставка

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

S
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

R-круглая
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

RPHX
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

10
Толщина пластины, S (мм)

3.97
Диаметр (внешний), øI.C (мм)

10
Диаметр (внутренний), d (мм)

3,4

Стружколом

M31
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

CTC5240
Качество обработки поверхности после прохода инструмента. Черновое – минимальное, величина съема материала большая, получистовое – среднее, чистовое -максимальное, с минимальным съемом материала (финишная обработка).

Вид обработки

L (чистовая) / R (черновая)
Задний угол

P
Класс точности

H
Конструктивные особенности пластины

Специальное исполнение

Описание

Режущая кромка - E скругленная
Направление резания - N разносторонние

RPHX

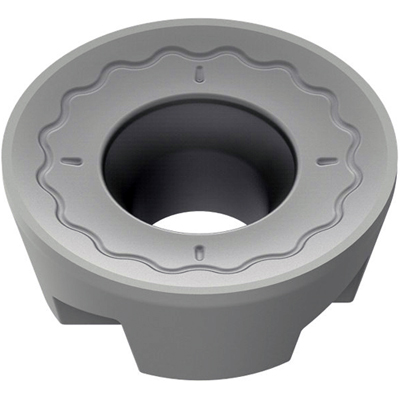

Твердосплавная сменная пластина RPHX по металлу круглой формы.
Фиксация: спецконструкция.
Задний угол 11°. Допуск: m: D1: ±0.013. S1: ±0.025.

Сплав CTC5240

Твердый сплав с покрытием TiN-TiB2. Специальный сплав для обработки титана и титановых сплавов. ISO | S40.

Стружколом M31

Позитивная геометрия. Скругленная режущая кромка. Чистовая и черновая обработка. Для нестабильного закрепления. Для жаропрочных материалов, титана и суперсплавов.
