WNMU 080612 EN M50 CTC P115 пластина для фрез

Главная

Твердосплавные пластины

Сменные пластины для фрез

Арт: 21380

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

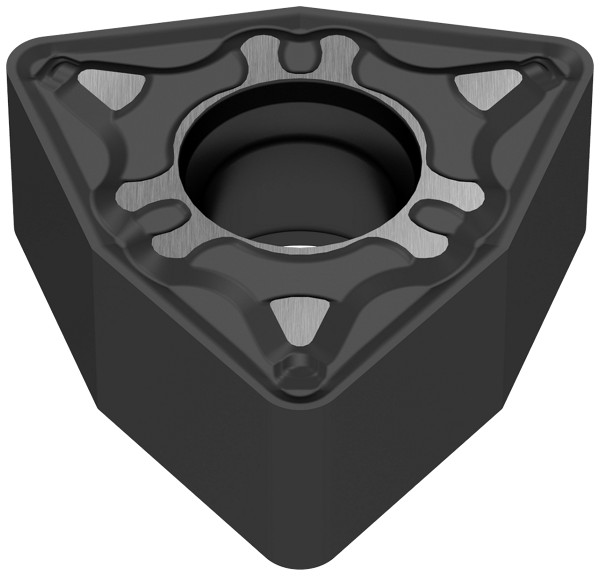

Фото 1: WNMU 080612 EN M50 CTC P115 пластина для фрез

Фото 2: WNMU 080612 EN M50 CTC P115 пластина для фрез

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

W-тригональная

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

WNMU

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

Толщина пластины, S (мм)

6.35

Все характеристики

Цены указаны с НДС

914 ₽ | шт

Продажа данного товара соуществляется упаковками по 10 пластин.

9 147 ₽ | уп (10 шт)

Уточнить сроки поставки

Нет в наличии. Возможность заказа

Бесплатная доставка
при заказе от 3 000 ₽

до ПВЗ ТК вашего города

Сроки поставки сообщим в обратной связи

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PK
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

W-тригональная
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

WNMU
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

8
Толщина пластины, S (мм)

6.35
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

1.2
Диаметр (внутренний), d (мм)

4,4
S (мм)

6,35

Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

12,7
Стружколом

EN-M50
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

CTCP115
Задний угол

N
Класс точности

M
Конструктивные особенности пластины

U
L (мм)

8,6
Артикул производителя

7643132000

Описание

Designation:
WNMU 080612EN-M50 CTCP115
CARBIDE TURNING INSERT

WNMU

Твердосплавная сменная пластина WNMU для фрез по металлу тригональной формы.
Пластина двусторонняя со стружколомом, с отверстием под винт (40-60°).
Задний угол 0°. Допуск: m: ±0.08-±0.18. D1: ±0.05-±0.15. S1: ±0.13.

Сплав CTCP115

Износостойкий высокопроизводительный сплав для универсального применения в различных сталях, нержавеющих сталях и чугунах. Состав: Co 5,8 %; карбиды 6,4 %; карбид вольфрама. Размер зерна: 1–2 мкм. Твердость: HV30 1550. Система слоев: химическое осаждение из газовой фазы, CVD TiCN-Al2O3
