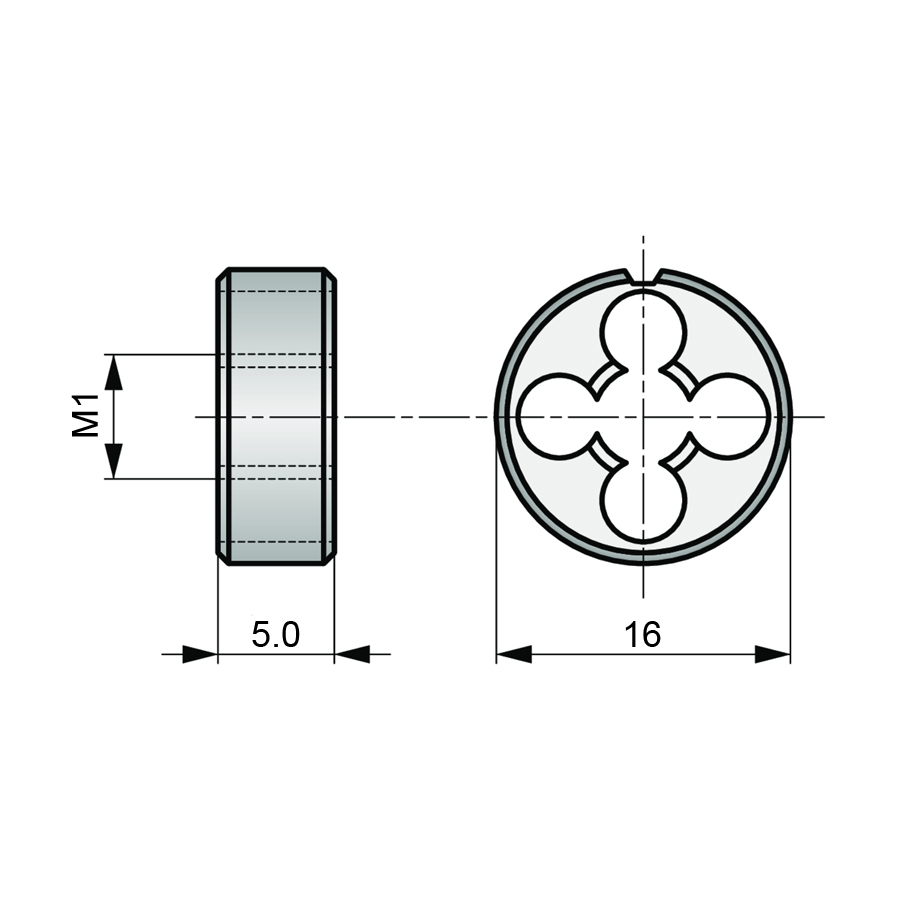

140300 M1
Внешний диаметр инструмента, определяющий размерность формируемого отверстия.
Диаметр, мм (D)
16
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.
Общая длина, L
5
Расстояние между витками резьбы.
Шаг резьбы
0.25
Материал плашки
HSS
Тип плашек
Метрическая резьба
Все характеристики
Цена по запросу
Узнать цену
Наличие:
На складе
На складе
Бесплатная доставка
при заказе от 15 000 ₽
при заказе от 15 000 ₽
до ПВЗ ТК вашего города
Москва и область
1-2 дня
Санкт-Петербург
2-3 дня
По России
3-5 дней
Технические характеристики:
-
Внешний диаметр инструмента, определяющий размерность формируемого отверстия.Диаметр, мм (D)16
-
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.Общая длина, L5
-
Расстояние между витками резьбы.Шаг резьбы0.25
-
Материал плашкиHSS
-
Тип плашекМетрическая резьба
-
Размер резьбыM1
-
Нормативный документ, регламентирующий требования к измерительному инструменту. Для отечественной продукции это ГОСТ, для зарубежной – DIN.СтандартEN 22568
-
Марка плашки140300
-
Квалитет точности6g
Описание
Закрытая форма с предварительной прорезью. ≥ М3 с конической выступной фаской с обеих сторон для легкого начала нарезания резьбы и отвода чистой стружки в направлении резки. 1½ поворачивает свинцовую фаску.
С надрезом - в случае необходимости работы с нестандартными значениями допуска резьбы в данном месте плашка может быть разрезана.
Зона допуска 6h.
Резьба с углом профиля 60°
Правостороннее вращение
Очень хорошо подходит для обработки углеродистых и легированных сталей пределом прочности:
- < 500 МПа
- < 750 МПа
Подходит не очень хорошо для обработки алюминиевых сплавов дающих короткую стружку
Рекомендуется использовать смазку маслом
Сухая обработка подходит не очень хорошо
С надрезом - в случае необходимости работы с нестандартными значениями допуска резьбы в данном месте плашка может быть разрезана.
Зона допуска 6h.
Резьба с углом профиля 60°
Правостороннее вращение
Очень хорошо подходит для обработки углеродистых и легированных сталей пределом прочности:
- < 500 МПа
- < 750 МПа
Подходит не очень хорошо для обработки алюминиевых сплавов дающих короткую стружку
Рекомендуется использовать смазку маслом
Сухая обработка подходит не очень хорошо
