Патрон цанговый цилиндрический хвостовик с обычной гайкой C20-ER20A-120 Zegyo

Арт: 63729

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

c20 x er20a-120 патрон цанговый ц/х с обыч. гайкой zegyo

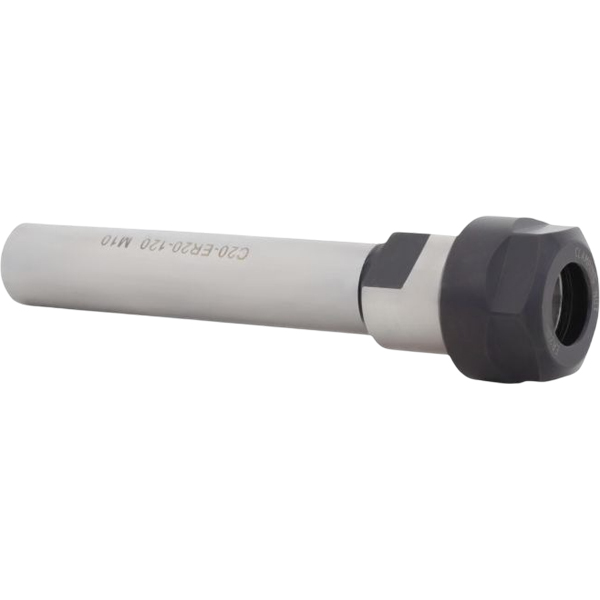

Фото 2: Патрон цанговый цилиндрический хвостовик с обычной гайкой C20-ER20A-120 Zegyo

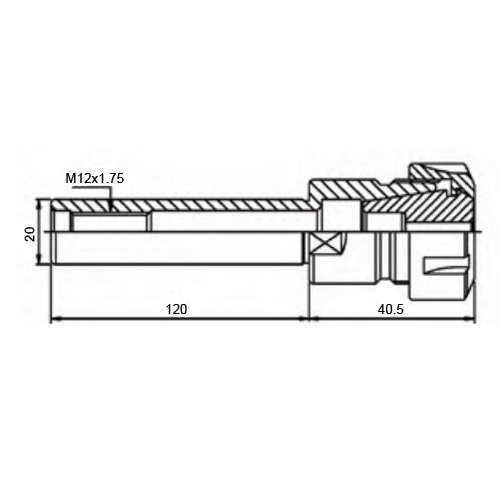

Фото 3: Патрон цанговый цилиндрический хвостовик с обычной гайкой C20-ER20A-120 Zegyo

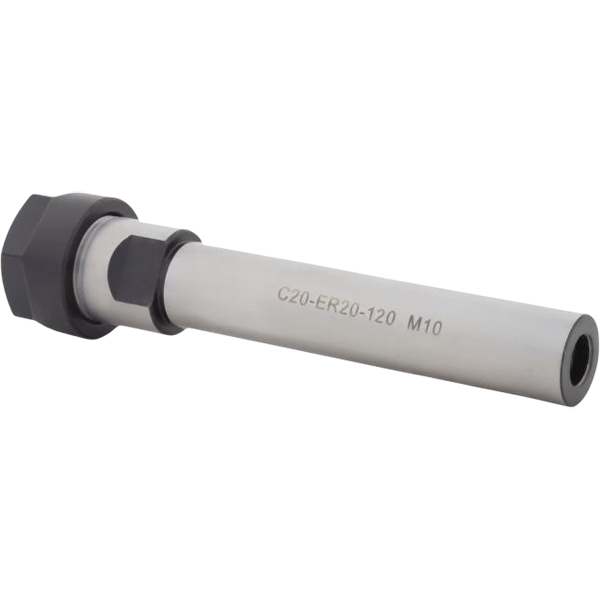

Фото 4: Патрон цанговый цилиндрический хвостовик с обычной гайкой C20-ER20A-120 Zegyo

Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

Вид цанги

ER20

Длина, мм (L)

120

Исполнение тыльной части инструмента, устанавливаемой в патрон. Хвостовики Weldon имеют цилиндрический профиль, имеют две или одну лыску для фиксации винтами оправки.

Тип хвостовика

C20

Диапазон зажима

1-13 мм

Все характеристики

Цены указаны с НДС

881 ₽ | шт

В корзину

Наличие:
на складе

Бесплатная доставка

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

34
Вид цанги

ER20
Длина, мм (L)

120
Исполнение тыльной части инструмента, устанавливаемой в патрон. Хвостовики Weldon имеют цилиндрический профиль, имеют две или одну лыску для фиксации винтами оправки.

Тип хвостовика

C20

Диапазон зажима

1-13 мм
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Код производителя

00-00056214
Назначение

Цанговый
Вид патрона

C-ER цанговый

Описание

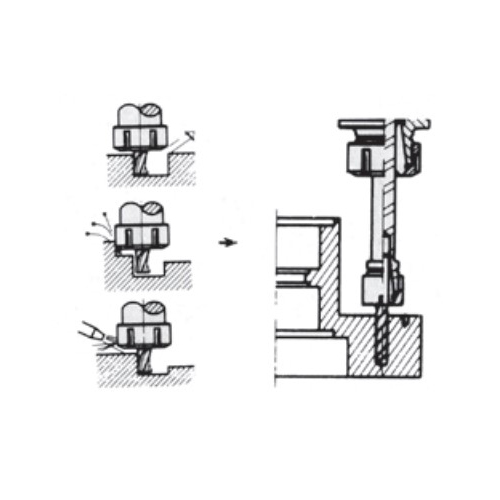

Фрезерный патрон (DIN 6535 HA / ISO 3338) используется в условиях большого вылета инструмента или ограниченного доступа к зоне резания. Цилиндрический хвостовик оправки фиксируется в цанговом зажиме большего размера или патроне Weldon (при наличии специальной лыски на хвостовике). Установка режущего инструмента в корпус патрона осуществляется при помощи зажимной цанги ER20 (DIN 6499) и гайки типа A. В зависимости от размера отверстия цанги в патрон устанавливается инструмент с цилиндрическим хвостовиком диаметром от 1 до 13 мм.
