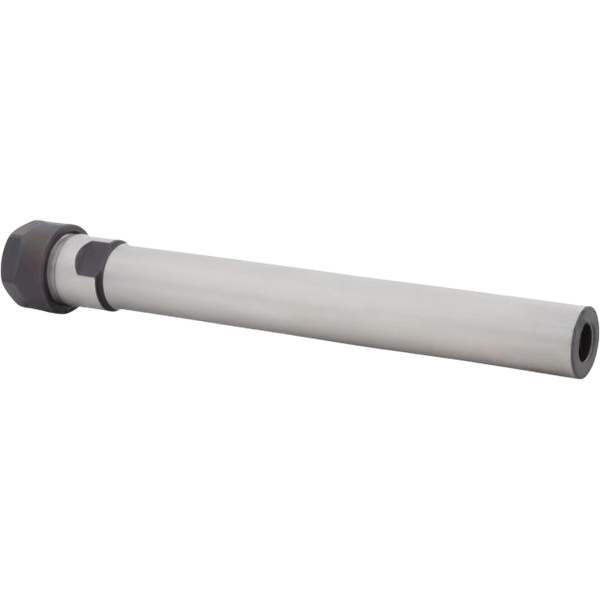

C20-ER16A-100 патрон цанговый цилиндрический хвостовик с обычной гайкой Zegyo

Арт: 63725

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

c20 x er16a-100 патрон цанговый ц/х с обыч. гайкой zegyo

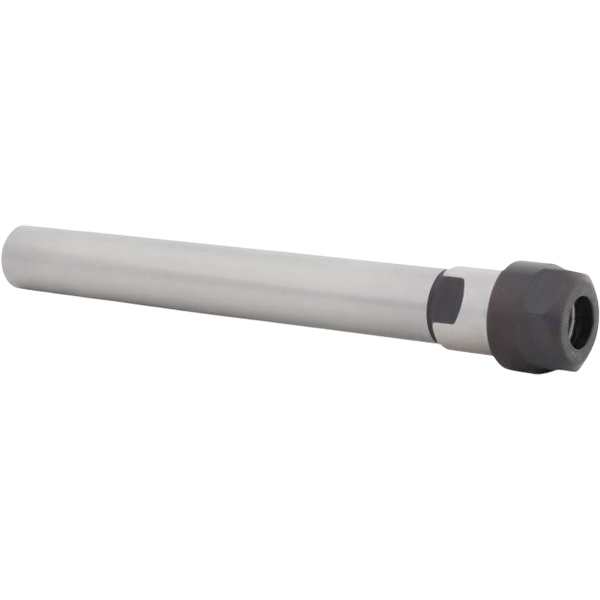

Фото 2: C20-ER16A-100 патрон цанговый цилиндрический хвостовик с обычной гайкой Zegyo

Фото 3: C20-ER16A-100 патрон цанговый цилиндрический хвостовик с обычной гайкой Zegyo

Фото 4: C20-ER16A-100 патрон цанговый цилиндрический хвостовик с обычной гайкой Zegyo

Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

Вид цанги

ER16

Длина, мм (L)

100

Исполнение тыльной части инструмента, устанавливаемой в патрон. Хвостовики Weldon имеют цилиндрический профиль, имеют две или одну лыску для фиксации винтами оправки.

Тип хвостовика

C20

Диапазон зажима

1-10 мм

Все характеристики

Цены указаны с НДС

753 ₽ | шт

Уточнить сроки поставки

Нет в наличии. Возможность заказа

Бесплатная доставка
при заказе от 3 000 ₽

до ПВЗ ТК вашего города

Сроки поставки сообщим в обратной связи

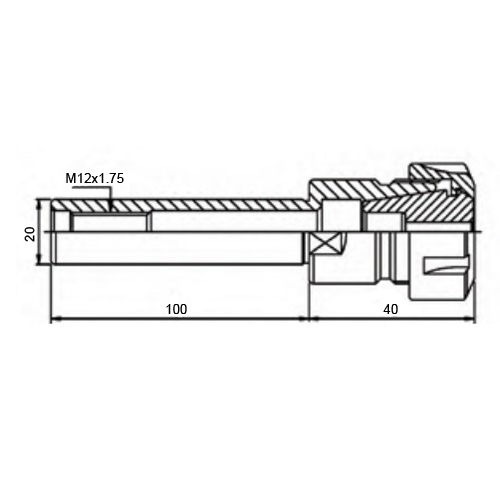

Технические характеристики:

Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

28
Вид цанги

ER16
Длина, мм (L)

100
Исполнение тыльной части инструмента, устанавливаемой в патрон. Хвостовики Weldon имеют цилиндрический профиль, имеют две или одну лыску для фиксации винтами оправки.

Тип хвостовика

C20

Диапазон зажима

1-10 мм
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Код производителя

00-00056213
Назначение

Цанговый
Вид патрона

C-ER цанговый

Описание

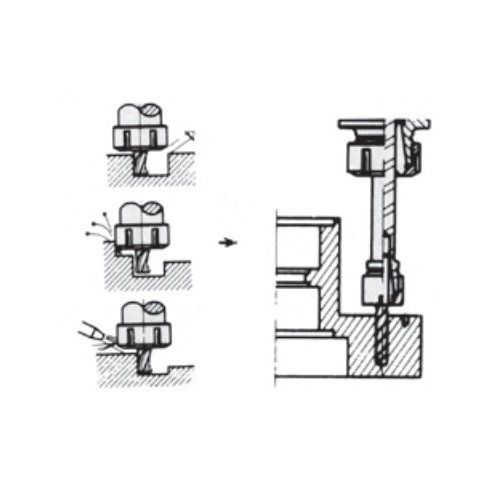

Фрезерный патрон (DIN 6535 HA / ISO 3338) используется в условиях большого вылета инструмента или ограниченного доступа к зоне резания. Цилиндрический хвостовик оправки фиксируется в цанговом зажиме большего размера или патроне Weldon (при наличии специальной лыски на хвостовике). Установка режущего инструмента в корпус патрона осуществляется при помощи зажимной цанги ER16 (DIN 6499) и гайки типа A. В зависимости от размера отверстия цанги в патрон устанавливается инструмент с цилиндрическим хвостовиком диаметром от 1 до 10 мм.
