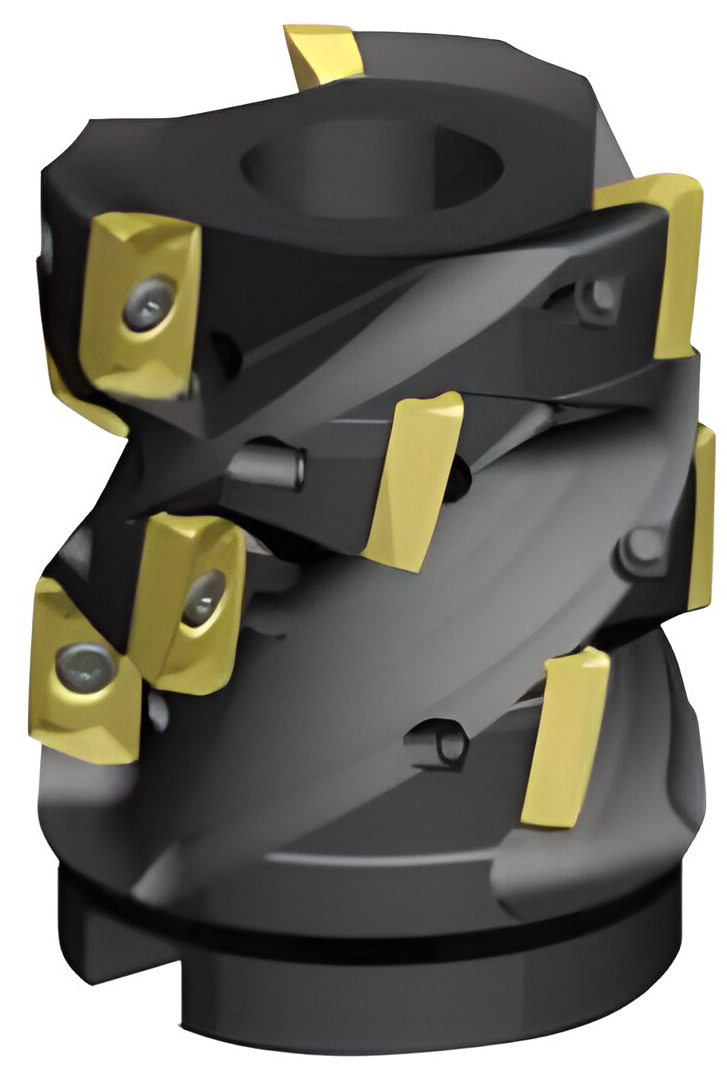

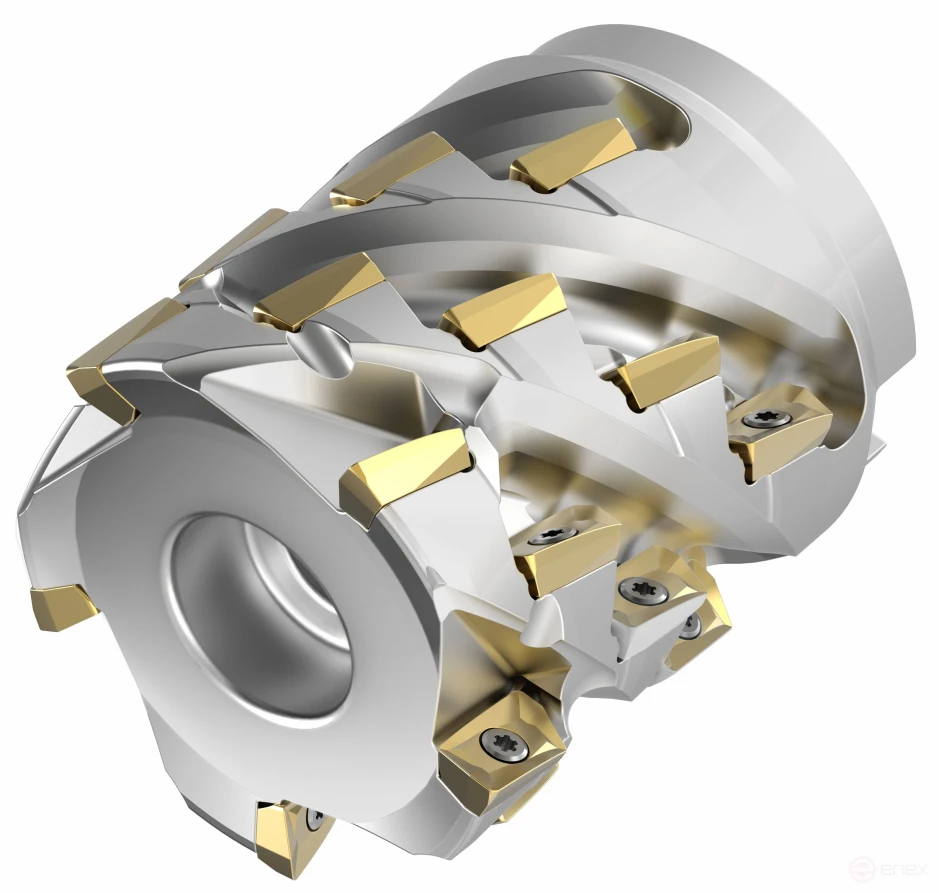

M1H50T03R60A22ED10C15 фреза со сменными пластинами
Специфика крепления инструмента с учетом исполнения: насадной – посредством резьбового соединения, концевой – путем зажима хвостовика.
Тип фрезы
Внешний диаметр инструмента. Чем больше параметр, тем больше производительность и размеры обрабатываемого участка.
Диаметр фрезы (мм)
50
Исполнение твердосплавных пластин, совместимых с представленными корпусами сверл.
Подходящие пластины
ED_T10T308 / EDCT10T308
Габариты хвостовика или посадочного участка. Имеющееся оборудование должно поддерживать работу с инструментом выбранной размерности.
d хвостовика или посадки (мм)
22
Чем больше зубьев у фрезы, тем выше точность обработки и прочность инструмента. При этом уменьшается количество материала, удаляемого за проход.
Количество зубьев
15
Все характеристики
Цена по запросу
Узнать цену
Наличие:
на складе
на складе
Бесплатная доставка
Москва и область
1-2 дня
Санкт-Петербург
2-3 дня
По России
3-5 дней
Технические характеристики:
-
Специфика крепления инструмента с учетом исполнения: насадной – посредством резьбового соединения, концевой – путем зажима хвостовика.Тип фрезыНасадная
-
Внешний диаметр инструмента. Чем больше параметр, тем больше производительность и размеры обрабатываемого участка.Диаметр фрезы (мм)50
-
Исполнение твердосплавных пластин, совместимых с представленными корпусами сверл.Подходящие пластиныED_T10T308 / EDCT10T308
-
Габариты хвостовика или посадочного участка. Имеющееся оборудование должно поддерживать работу с инструментом выбранной размерности.d хвостовика или посадки (мм)22
-
Чем больше зубьев у фрезы, тем выше точность обработки и прочность инструмента. При этом уменьшается количество материала, удаляемого за проход.Количество зубьев15
-
Каждый инструмент имеет исполнение, располагающее к определенному использованию. Для комплексной обработки, например, снятия фасок и формирования пазов, стоит приобрести две соответствующие фрезы.Назначение фрезыФрезерование уступов
-
Дополнительные технические особенности, которыми обладает инструмент. На них стоит обратить внимание при выполнении специфических операций, например, врезания под углом или круговой интерполяции.Особенности фрезыВрезание под углом / Круговая интерполяция / Кукуруза (длиннокромочная)
-
Угол между проекциями главных режущих кромок. Увеличение угла упрощает выполнение режущих операций и отвод стружки.Угол фрезы/пластины (°)90
-
Обозначение, предусмотренное производителем для классификации продукта в рамках внутреннего сортамента.Марка фрезыMill 1-10
-
В качестве совместимых брендов могут выступать отечественные решения, например Sekira, и продукция европейского производства, например Sandvik. Все решения из перечня обладают полной совместимостью.Совместимость с пластинами брендовKENNAMETAL
-
Исполнение посадки или хвостовика подбирается в соответствии с типом оборудования. Например, Coromant Capto является призматическим хвостовиком, в то время хвостовики Weldon имеют цилиндрическое исполнение с проемами для винтовой фиксации.Посадка (хвостовик)Отверстие (насадная)
-
Предельно возможная глубина, на которую погружается инструмент при выполнении операций.Максимальная глубина резания ap, мм44.3
Описание
Основная область применения
Универсальность
- Пластины из разнообразных инструментальных материалов.
- Возможность обработки уступов, врезания под углом, плунжерного фрезерования, а также фрезерования методом винтовой интерполяции.
- Внутренний подвод СОЖ, а также охлаждение воздухом.
Преимущества
- Оптимизированная режущая кромка обеспечивает плавное резание.
- Криволинейная вспомогательная режущая кромка позволяет формировать строго перпендикулярные стенки.
- Улучшенные возможности врезания под углом благодаря передовой конструкции корпуса фрезы и режущих пластин.
- Инновационная геометрия стружечной канавки обеспечивает превосходный стружкоотвод и высокую надежность корпуса инструмента.
- Посадочные гнезда выполнены из закаленных материалов и обеспечивают минимальную в своем классе величину биения.
- Инновационная ленточка вдоль главной режущей кромки пластины, радиус скругления вершины и зачистная кромка Wiper обеспечивают превосходную стабильность режущей кромки.
Комплектующие
Винт пластины MS2205
Отвертка 1,0 Нм
Ключ Torx F7IP
Винт с потайной головкой MS1558
Многофункциональная платформа Mill 1-10 подходит для обработки уступов, врезания под углом, прорезания пазов, плунжерного фрезерования и фрезерования методом винтовой интерполяции любых материалов с использованием одной пластины, обеспечивая повышение производительности и снижение себестоимости обработки. Большой положительный передний угол гарантирует низкие усилия резания при работе на высоких подачах, при этом нагрузка на шпиндель минимальна. Инновационная конструкция пластины и корпуса фрезы повышают эффективность операций врезания под углом.
Особенности и преимуществаУниверсальность
- Пластины из разнообразных инструментальных материалов.
- Возможность обработки уступов, врезания под углом, плунжерного фрезерования, а также фрезерования методом винтовой интерполяции.
- Внутренний подвод СОЖ, а также охлаждение воздухом.
Преимущества
- Оптимизированная режущая кромка обеспечивает плавное резание.
- Криволинейная вспомогательная режущая кромка позволяет формировать строго перпендикулярные стенки.
- Улучшенные возможности врезания под углом благодаря передовой конструкции корпуса фрезы и режущих пластин.
- Инновационная геометрия стружечной канавки обеспечивает превосходный стружкоотвод и высокую надежность корпуса инструмента.
- Посадочные гнезда выполнены из закаленных материалов и обеспечивают минимальную в своем классе величину биения.
- Инновационная ленточка вдоль главной режущей кромки пластины, радиус скругления вершины и зачистная кромка Wiper обеспечивают превосходную стабильность режущей кромки.
Комплектующие
Винт пластины MS2205
Отвертка 1,0 Нм
Ключ Torx F7IP
Винт с потайной головкой MS1558
