20A02R050A20SED14-170 фреза со сменными пластинами

Главная

Фрезы

Фрезы со сменными пластинами

Арт: 44903

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

Фото 1: 20A02R050A20SED14-170 фреза со сменными пластинами

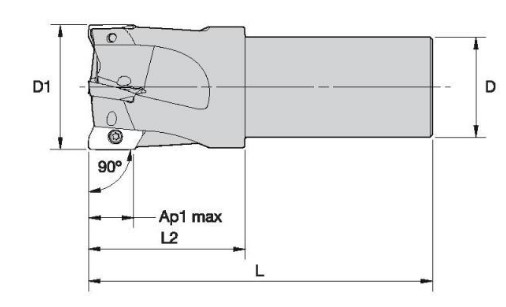

Фото 2: 20A02R050A20SED14-170 фреза со сменными пластинами

Специфика крепления инструмента с учетом исполнения: насадной – посредством резьбового соединения, концевой – путем зажима хвостовика.

Тип фрезы

Концевая

Внешний диаметр инструмента. Чем больше параметр, тем больше производительность и размеры обрабатываемого участка.

Диаметр фрезы (мм)

Исполнение твердосплавных пластин, совместимых с представленными корпусами сверл.

Подходящие пластины

ED.T1404..PD.R..

Габариты хвостовика или посадочного участка. Имеющееся оборудование должно поддерживать работу с инструментом выбранной размерности.

d хвостовика или посадки (мм)

Чем больше зубьев у фрезы, тем выше точность обработки и прочность инструмента. При этом уменьшается количество материала, удаляемого за проход.

Количество зубьев

Все характеристики

Цена по запросу

Узнать цену

Наличие:
на складе

Бесплатная доставка

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Специфика крепления инструмента с учетом исполнения: насадной – посредством резьбового соединения, концевой – путем зажима хвостовика.

Тип фрезы

Концевая
Внешний диаметр инструмента. Чем больше параметр, тем больше производительность и размеры обрабатываемого участка.

Диаметр фрезы (мм)

20
Исполнение твердосплавных пластин, совместимых с представленными корпусами сверл.

Подходящие пластины

ED.T1404..PD.R..
Габариты хвостовика или посадочного участка. Имеющееся оборудование должно поддерживать работу с инструментом выбранной размерности.

d хвостовика или посадки (мм)

20
Чем больше зубьев у фрезы, тем выше точность обработки и прочность инструмента. При этом уменьшается количество материала, удаляемого за проход.

Количество зубьев

2
Каждый инструмент имеет исполнение, располагающее к определенному использованию. Для комплексной обработки, например, снятия фасок и формирования пазов, стоит приобрести две соответствующие фрезы.

Назначение фрезы

Фрезерование уступов / Пазовая фреза / Высокопроизводительная фреза

Дополнительные технические особенности, которыми обладает инструмент. На них стоит обратить внимание при выполнении специфических операций, например, врезания под углом или круговой интерполяции.

Особенности фрезы

Врезание под углом / Круговая интерполяция / Плунжерная
Угол между проекциями главных режущих кромок. Увеличение угла упрощает выполнение режущих операций и отвод стружки.

Угол фрезы/пластины (°)

90
Обозначение, предусмотренное производителем для классификации продукта в рамках внутреннего сортамента.

Марка фрезы

Mill 1-14
В качестве совместимых брендов могут выступать отечественные решения, например Sekira, и продукция европейского производства, например Sandvik. Все решения из перечня обладают полной совместимостью.

Совместимость с пластинами брендов

KENNAMETAL
Исполнение посадки или хвостовика подбирается в соответствии с типом оборудования. Например, Coromant Capto является призматическим хвостовиком, в то время хвостовики Weldon имеют цилиндрическое исполнение с проемами для винтовой фиксации.

Посадка (хвостовик)

Цилиндрический

Описание

Основная область применения

Mill 1-14 представляет собой универсальную и эффективную фрезерную систему для выполнения широкого спектра операций. Фрезы Mill 1-14 могут использоваться для профильной обработки, прорезания пазов, врезания под углом, фрезерования методами винтовой и круговой интерполяции, а также других операций фрезерования. Этот инструмент объединяет в себе множество преимуществ. К их числу можно отнести высокоуниверсальные пластины Mill 1-14. Инновационная микрогеометрия пластины вносит значительный вклад в повышение производительности, предусматривая различные передние углы, отрицательную защитную фаску и небольшое хонингование. Результатом является значительное сокращение времени обработки и снижение усилий резания. Фрезы данной серии демонстрируют отличные результаты обработки уступов с углом 90º при использовании пластин с геометрией GD2.

Особенности и преимущества

Универсальность

- Большой выбор геометрий и сплавов для обработки большинства материалов.
- Радиусы пластин от 0,15 мм до 4 мм.
- Осевая глубина резания до 14 мм.
- Сплавы с технологией Beyond™.

Преимущества

- Легкое резание, плавный вход и выход из обрабатываемого материала.
- Полированная геометрия для обработки алюминия.
- Возможность обработки пазов, профильного фрезерования, врезания под углом, фрезерования методом винтовой интерполяции, а также плунжерного фрезерования.

Комплектующие

Винт пластины MS2167
Отвертка 2,3 Нм
Ключ Torx DT9IP
