R390-080C8-57H фреза со сменными пластинами

Главная

Фрезы

Фрезы со сменными пластинами

Арт: 44868

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

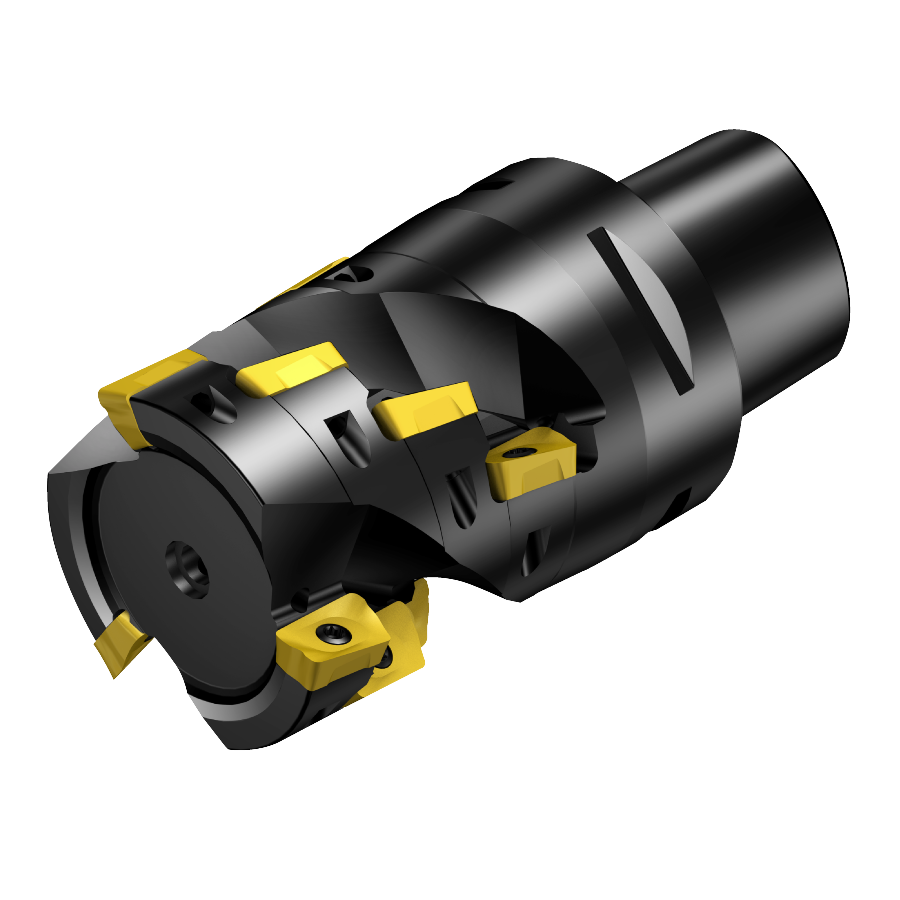

Фото 1: R390-080C8-57H фреза со сменными пластинами

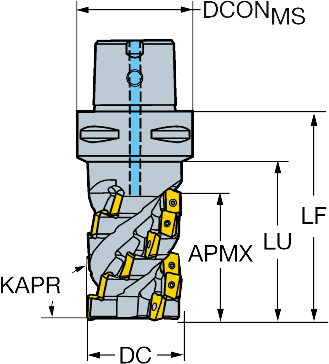

Фото 2: R390-080C8-57H фреза со сменными пластинами

Внешний диаметр инструмента. Чем больше параметр, тем больше производительность и размеры обрабатываемого участка.

Диаметр фрезы (мм)

Исполнение твердосплавных пластин, совместимых с представленными корпусами сверл.

Подходящие пластины

R390-18..

Габариты хвостовика или посадочного участка. Имеющееся оборудование должно поддерживать работу с инструментом выбранной размерности.

d хвостовика или посадки (мм)

Чем больше зубьев у фрезы, тем выше точность обработки и прочность инструмента. При этом уменьшается количество материала, удаляемого за проход.

Количество зубьев

20/6

Каждый инструмент имеет исполнение, располагающее к определенному использованию. Для комплексной обработки, например, снятия фасок и формирования пазов, стоит приобрести две соответствующие фрезы.

Назначение фрезы

Фрезерование уступов

Все характеристики

Цена по запросу

Узнать цену

Наличие:
на складе

Бесплатная доставка

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Внешний диаметр инструмента. Чем больше параметр, тем больше производительность и размеры обрабатываемого участка.

Диаметр фрезы (мм)

80
Исполнение твердосплавных пластин, совместимых с представленными корпусами сверл.

Подходящие пластины

R390-18..
Габариты хвостовика или посадочного участка. Имеющееся оборудование должно поддерживать работу с инструментом выбранной размерности.

d хвостовика или посадки (мм)

80
Чем больше зубьев у фрезы, тем выше точность обработки и прочность инструмента. При этом уменьшается количество материала, удаляемого за проход.

Количество зубьев

20/6
Каждый инструмент имеет исполнение, располагающее к определенному использованию. Для комплексной обработки, например, снятия фасок и формирования пазов, стоит приобрести две соответствующие фрезы.

Назначение фрезы

Фрезерование уступов
Дополнительные технические особенности, которыми обладает инструмент. На них стоит обратить внимание при выполнении специфических операций, например, врезания под углом или круговой интерполяции.

Особенности фрезы

Кукуруза (длиннокромочная)

Угол между проекциями главных режущих кромок. Увеличение угла упрощает выполнение режущих операций и отвод стружки.

Угол фрезы/пластины (°)

90
Обозначение, предусмотренное производителем для классификации продукта в рамках внутреннего сортамента.

Марка фрезы

CoroMill 390
В качестве совместимых брендов могут выступать отечественные решения, например Sekira, и продукция европейского производства, например Sandvik. Все решения из перечня обладают полной совместимостью.

Совместимость с пластинами брендов

SANDVIK
Исполнение посадки или хвостовика подбирается в соответствии с типом оборудования. Например, Coromant Capto является призматическим хвостовиком, в то время хвостовики Weldon имеют цилиндрическое исполнение с проемами для винтовой фиксации.

Посадка (хвостовик)

Coromant Capto
Предельно возможная глубина, на которую погружается инструмент при выполнении операций.

Максимальная глубина резания ap, мм

57
Артикул производителя

11411142

Описание

Coromant Capto - C8, мелкий равномерный шаг
Размер пластины - 11,18
При использовании пластин с радиусом >1.6 мм, требуется доработка стандартного корпуса фразы из расчета: r = rε - 0.5 мм.

Область применения:

- Фрезерование уступов
- Фрезерование уступов за несколько проходов
- Фрезерование поверхностей тел вращения
- Фрезерование глубоких уступов
- Обработка кромок
- Фрезерование карманов
- Линейное и винтовое врезание под углом

Преимущества и особенности:

- Высокая точность инструмента обеспечивает превосходное качество обработанной поверхности и высокую точность обработки
- Большая глубина резания и возможность врезания под большим углом
- Увеличенный диаметр фрезы по сравнению с диаметром хвостовика для обеспечения зазора между хвостовиком и заготовкой
- Интегрированная антивибрационная технология Silent Tools для увеличения скорости съёма металла и улучшения качества обработанной поверхности
- Доступно короткое исполнение для токарных центров
- Внутренний подвод СОЖ на большинстве фрез

Обрабатываемый материал:

Сталь
Нержавеющая сталь
Чугун
Цветные металлы
Жаропрочные и титановые сплавы
Материалы высокой твердости

Комплектующие

Винт для пластины 5513 036-01
Бит 5680 084-02
Динамометрический ключ 5680 105-02
