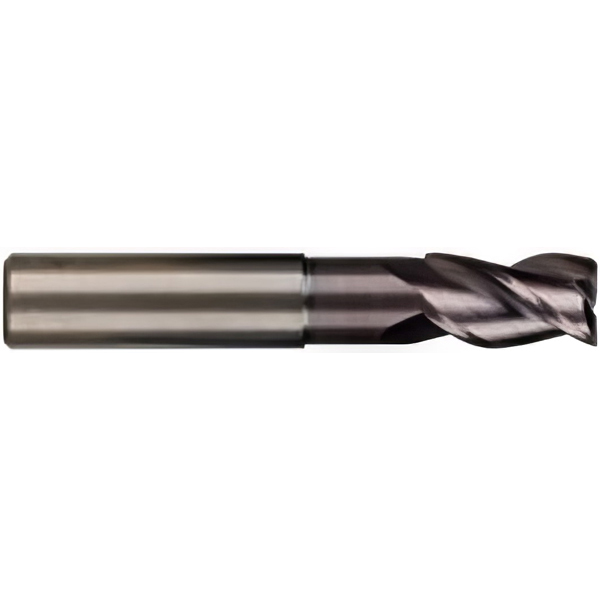

20E3R100-32A20 KUVU фреза

Главная

Фрезы

Фрезы монолитные твердосплавные

Арт: 45510

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PKH

Специфика крепления инструмента с учетом исполнения: насадной – посредством резьбового соединения, концевой – путем зажима хвостовика.

Тип фрезы

Концевая

Внешний диаметр инструмента. Чем больше параметр, тем больше производительность и размеры обрабатываемого участка.

Диаметр фрезы (мм)

Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

100

Все характеристики

Цена по запросу

Узнать цену

Наличие:
на складе

Бесплатная доставка

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PKH
Специфика крепления инструмента с учетом исполнения: насадной – посредством резьбового соединения, концевой – путем зажима хвостовика.

Тип фрезы

Концевая
Внешний диаметр инструмента. Чем больше параметр, тем больше производительность и размеры обрабатываемого участка.

Диаметр фрезы (мм)

20
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

32
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

100
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

VHM
Тип защитного покрытия на поверхности сверла. Fire – многослойное, TiN, TiAIN, AITiN, TiCN, DLC – однослойное.

Покрытие

AlTiN

Габариты хвостовика или посадочного участка. Имеющееся оборудование должно поддерживать работу с инструментом выбранной размерности.

d хвостовика или посадки (мм)

20
Чем больше зубьев у фрезы, тем выше точность обработки и прочность инструмента. При этом уменьшается количество материала, удаляемого за проход.

Количество зубьев

3
Дополнительные технические особенности, которыми обладает инструмент. На них стоит обратить внимание при выполнении специфических операций, например, врезания под углом или круговой интерполяции.

Особенности фрезы

Укороченная / Черновая (обдирочная)
Обозначение, предусмотренное производителем для классификации продукта в рамках внутреннего сортамента.

Марка фрезы

E3R N KUVU
Исполнение посадки или хвостовика подбирается в соответствии с типом оборудования. Например, Coromant Capto является призматическим хвостовиком, в то время хвостовики Weldon имеют цилиндрическое исполнение с проемами для винтовой фиксации.

Посадка (хвостовик)

цилиндрический
Вид фрезы

Цельная твердосплавная
Большой угол наклона оптимален для работы с твердыми материалами, малый – с мягкими.

Угол наклона спирали фрезы (°)

40

Описание

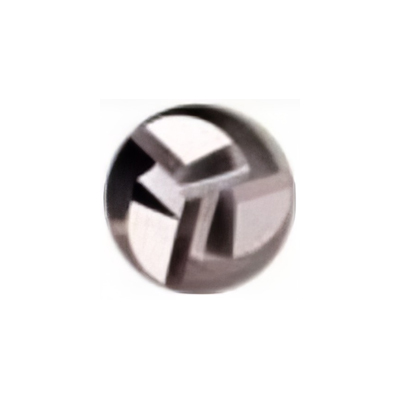

Концевая фреза с перекрытием центра (возможность аксиального врезания)
Фреза с острой вершиной режущего зуба
Тип хвостовика - цилиндрический
Подходит для обработки уступов, есть возможность врезания под углом и вдоль оси Z.
Ограничения на врезание под углом и засверливание
Передний угол - 3

Субмикронный субстрат 90% WC, 10% Co
Размер зерна - 0,8 мкм
Область применения по ISO - K10/K30

Покрытие - AlTiN (монослой)
Микротвердость (HV 0,05) = 3300
Макс. температура работы (°C) ≥ 900
Коэффициент трения = 0,4
