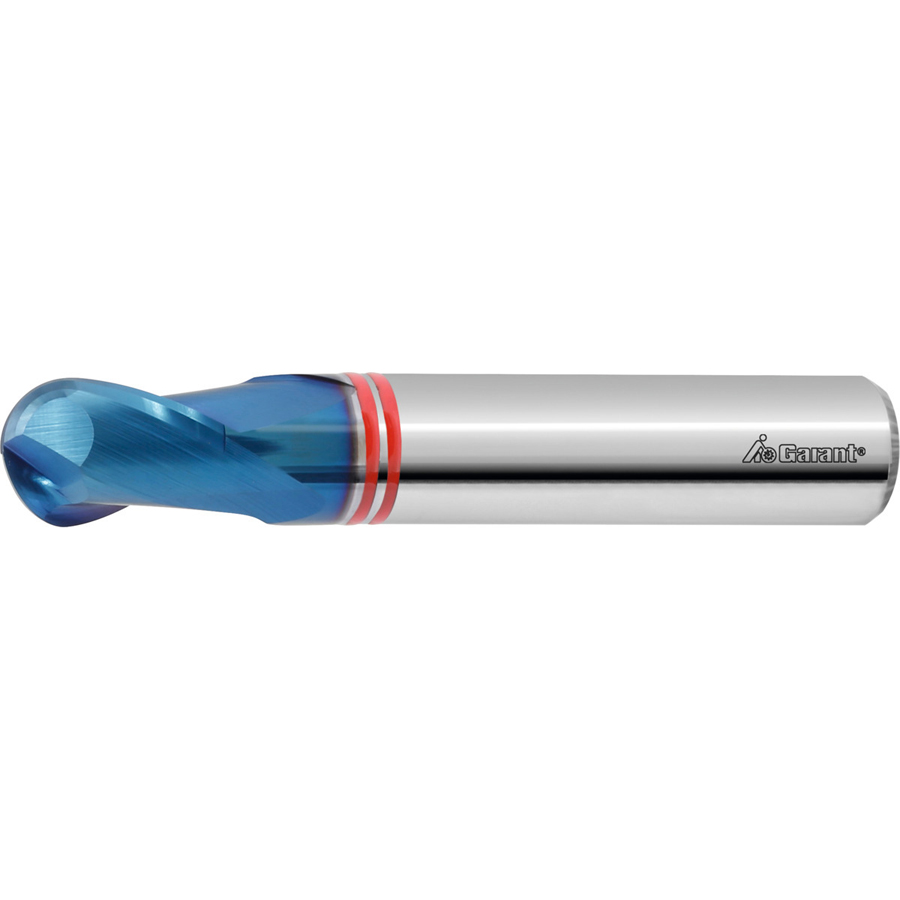

207347 1 фреза
Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.
Обрабатываемый материал
PH
Специфика крепления инструмента с учетом исполнения: насадной – посредством резьбового соединения, концевой – путем зажима хвостовика.
Тип фрезы
Внешний диаметр инструмента. Чем больше параметр, тем больше производительность и размеры обрабатываемого участка.
Диаметр фрезы (мм)
1
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.
Рабочая длина, Lc
1
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.
Общая длина, L
50
Все характеристики
Цена по запросу
Узнать цену
Нет в наличии. Возможность заказа
Бесплатная доставка по РФ со склада
Сроки поставки сообщим в обратной связи
Технические характеристики:
-
Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.Обрабатываемый материалPH
-
Специфика крепления инструмента с учетом исполнения: насадной – посредством резьбового соединения, концевой – путем зажима хвостовика.Тип фрезыСферическая
-
Внешний диаметр инструмента. Чем больше параметр, тем больше производительность и размеры обрабатываемого участка.Диаметр фрезы (мм)1
-
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.Рабочая длина, Lc1
-
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.Общая длина, L50
-
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.Обозначение сплаваVHM
-
Тип защитного покрытия на поверхности сверла. Fire – многослойное, TiN, TiAIN, AITiN, TiCN, DLC – однослойное.ПокрытиеTiAlN
-
Габариты хвостовика или посадочного участка. Имеющееся оборудование должно поддерживать работу с инструментом выбранной размерности.d хвостовика или посадки (мм)3
-
Чем больше зубьев у фрезы, тем выше точность обработки и прочность инструмента. При этом уменьшается количество материала, удаляемого за проход.Количество зубьев2
-
Дополнительные технические особенности, которыми обладает инструмент. На них стоит обратить внимание при выполнении специфических операций, например, врезания под углом или круговой интерполяции.Особенности фрезыС обнижением
-
Обозначение, предусмотренное производителем для классификации продукта в рамках внутреннего сортамента.Марка фрезы207347
-
Исполнение посадки или хвостовика подбирается в соответствии с типом оборудования. Например, Coromant Capto является призматическим хвостовиком, в то время хвостовики Weldon имеют цилиндрическое исполнение с проемами для винтовой фиксации.Посадка (хвостовик)цилиндрический
-
Вид фрезыЦельная твердосплавная
-
Радиус (мм)0.5
-
Большой угол наклона оптимален для работы с твердыми материалами, малый – с мягкими.Угол наклона спирали фрезы (°)30
Описание
Специальная геометрия, покрытие и твёрдый сплав для обработки закалённых сталей.
Высокоточная сферическая концевая фреза – ⌀ и отклонение геометрической формы в мкм-диапазоне.
Допуск: контур радиуса = ±0,005 мм.
Инструментальный материал - VHM
Тип - H
Допуск на номинальный ⌀ - −0,007 / 0,002
Направление подачи - горизонтально, под углом и вертикально
ширина резания ae при операции фрезерования - 0,05×D при копирном фрезеровании; 0,2×D при периферийном фрезеровании
хвостовик - DIN 6535 HA с допуском h5
Внутреннее охлаждение - нет
Стратегия обработки резанием - HPC
Длина вылета L1 с обнизкой - 2 мм
Диаметр обнизки D1 - 0.96 мм
подача fz для переферийного фрезерования стали < 65 HRC - 0.005 мм
подача fz для копирного фрезерования стали < 65 HRC - 0.005 мм
Высокоточная сферическая концевая фреза – ⌀ и отклонение геометрической формы в мкм-диапазоне.
Допуск: контур радиуса = ±0,005 мм.
Инструментальный материал - VHM
Тип - H
Допуск на номинальный ⌀ - −0,007 / 0,002
Направление подачи - горизонтально, под углом и вертикально
ширина резания ae при операции фрезерования - 0,05×D при копирном фрезеровании; 0,2×D при периферийном фрезеровании
хвостовик - DIN 6535 HA с допуском h5
Внутреннее охлаждение - нет
Стратегия обработки резанием - HPC
Длина вылета L1 с обнизкой - 2 мм
Диаметр обнизки D1 - 0.96 мм
подача fz для переферийного фрезерования стали < 65 HRC - 0.005 мм
подача fz для копирного фрезерования стали < 65 HRC - 0.005 мм
Применение:
Предназначено для обработки
- углеродистых и легированных сталей с пределом прочности < 1400 МПа
- закаленных сталей с твердостью:
- < 50 HRC
- < 55 HRC
- < 60 HRC
- < 65 HRC
Рекомендации:
- без СОЖ
- охлаждение сжатым воздухом
