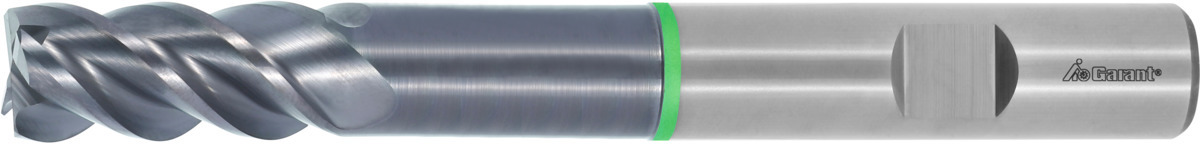

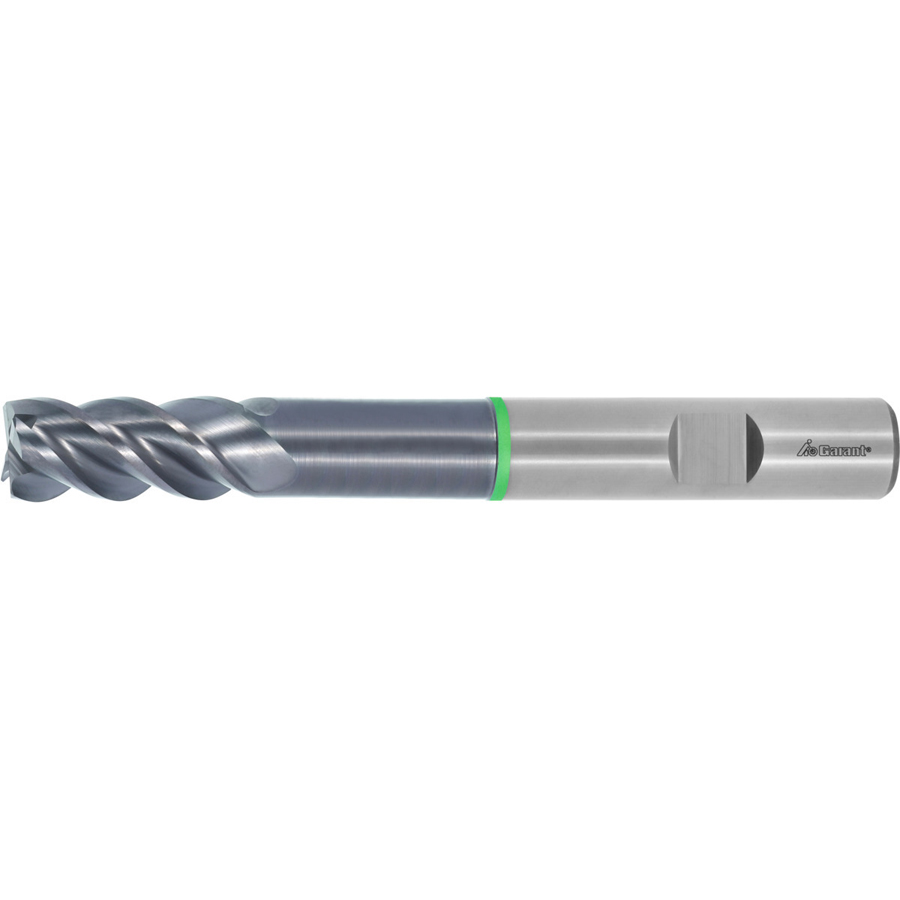

203071 12 фреза

Главная

Фрезы

Фрезы монолитные твердосплавные

203071 12 фреза

Арт: 45264

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMK

Специфика крепления инструмента с учетом исполнения: насадной – посредством резьбового соединения, концевой – путем зажима хвостовика.

Тип фрезы

Концевая

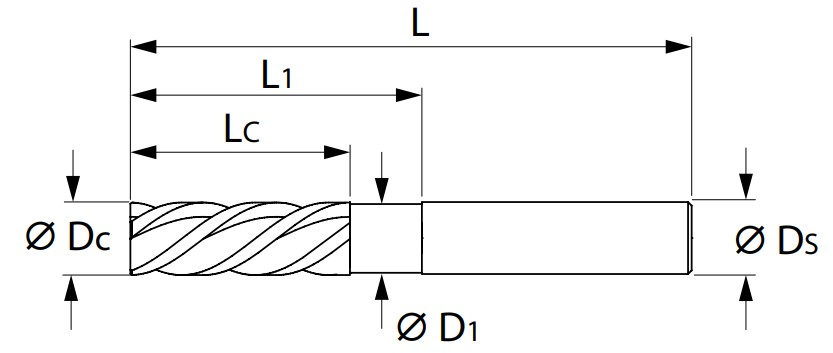

Внешний диаметр инструмента. Чем больше параметр, тем больше производительность и размеры обрабатываемого участка.

Диаметр фрезы (мм)

Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

120

Все характеристики

Цена по запросу

Узнать цену

Наличие:
На складе

Бесплатная доставка
при заказе от 3 000 ₽

до ПВЗ ТК вашего города

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMK
Специфика крепления инструмента с учетом исполнения: насадной – посредством резьбового соединения, концевой – путем зажима хвостовика.

Тип фрезы

Концевая
Внешний диаметр инструмента. Чем больше параметр, тем больше производительность и размеры обрабатываемого участка.

Диаметр фрезы (мм)

12
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

26
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

120
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

VHM
Габариты хвостовика или посадочного участка. Имеющееся оборудование должно поддерживать работу с инструментом выбранной размерности.

d хвостовика или посадки (мм)

12

Тип защитного покрытия на поверхности сверла. Fire – многослойное, TiN, TiAIN, AITiN, TiCN, DLC – однослойное.

Покрытие

AlCrN
Чем больше зубьев у фрезы, тем выше точность обработки и прочность инструмента. При этом уменьшается количество материала, удаляемого за проход.

Количество зубьев

4
Дополнительные технические особенности, которыми обладает инструмент. На них стоит обратить внимание при выполнении специфических операций, например, врезания под углом или круговой интерполяции.

Особенности фрезы

С обнижением
Обозначение, предусмотренное производителем для классификации продукта в рамках внутреннего сортамента.

Марка фрезы

203071
Исполнение посадки или хвостовика подбирается в соответствии с типом оборудования. Например, Coromant Capto является призматическим хвостовиком, в то время хвостовики Weldon имеют цилиндрическое исполнение с проемами для винтовой фиксации.

Посадка (хвостовик)

цилиндрический
Вид фрезы

Цельная твердосплавная
Большой угол наклона оптимален для работы с твердыми материалами, малый – с мягкими.

Угол наклона спирали фрезы (°)

45

Описание

Для черновой и чистовой обработки. Глубина резания до 0,7×D в сплошном материале при высочайших значениях подачи и низких биениях.
Пониженная сила резания и более высокое качество обработанной поверхности благодаря углу подъёма стружечной канавки 45°.
Улучшенное покрытие для дополнительного снижения силы резания при одновременном повышении стойкости инструмента.
Для многофункциональной обработки MTC (Multi Task Cutting) в токарно-фрезерных ОЦ нового поколения.

Инструментальный материал - VHM
Тип - N
Характеристика, угол подъёма спирали - неравномерный
Шаг зубьев фрезы - неравномерный
ширина резания a_e при операции фрезерования - 0,1×D при периферийном фрезеровании; Сквозной паз с глубиной резания 1×D
Внутреннее охлаждение - нет
Стратегия обработки резанием - MTC
Допуск на номинальный ⌀ - e8
Направление подачи - горизонтально, под углом и вертикально
хвостовик - DIN 6535 HB с допуском h6
Точность балансировки с хвостовиком - G 2,5 с HB
Ширина фаски на вершине при 45° - 0.3 мм
Величина угла угловой фаски - 45 градусов
подача f_z для фрезерования пазов в стали < 900 Н/мм² - 0.04 мм
подача f_z для переферийного фрезерования стали < 900 Н/мм² - 0.05 мм

Применение

Предназначено для обработки:
- углеродистых и легированных сталей с пределом прочности:
- < 500 МПа
- < 750 МПа
- < 900 МПа
- < 1100 МПа
- коррозионно-стойких сталей с пределом прочности:
- < 900 МПа
- более 900 МПа
- серых чугунов и высокопрочных чугунов

Рекомендации:
- использование СОЖ.
- без СОЖ
- охлаждение сжатым воздухом
