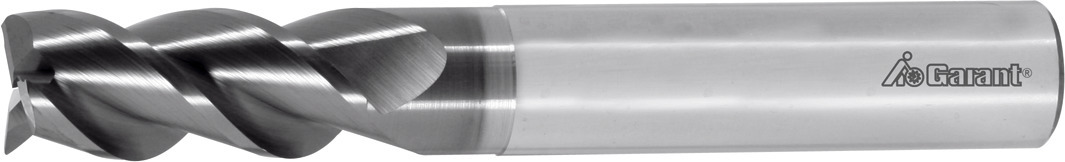

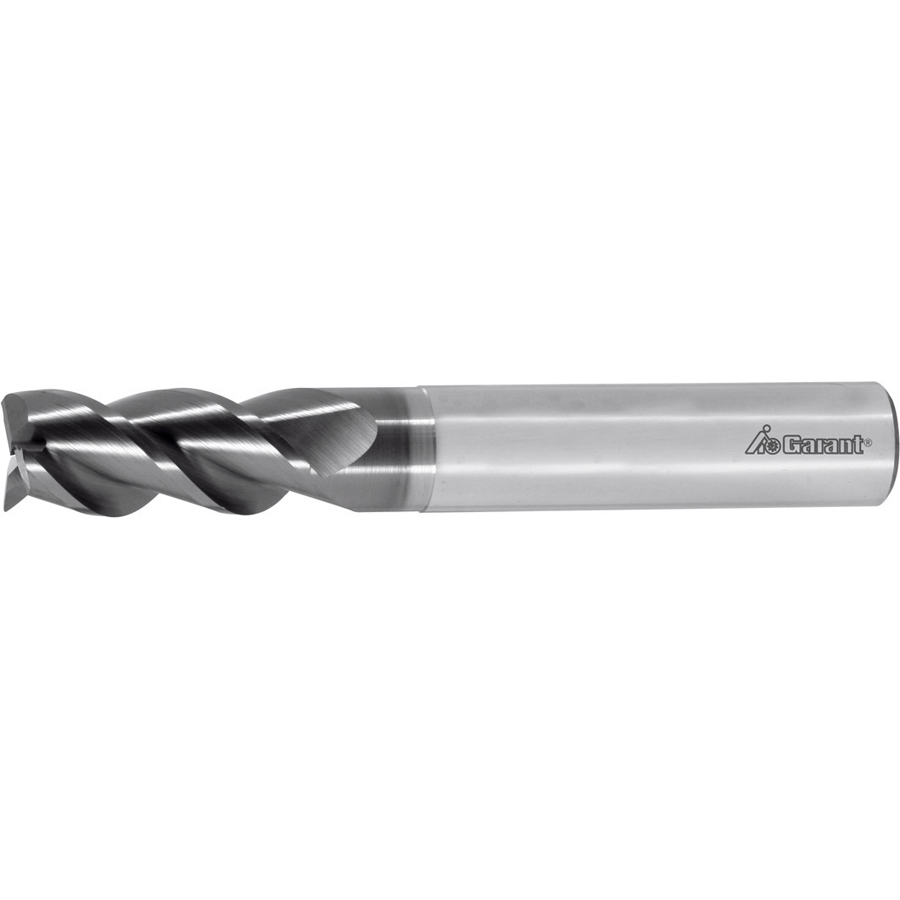

202280 4 фреза
Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.
Обрабатываемый материал
NPMKH
Специфика крепления инструмента с учетом исполнения: насадной – посредством резьбового соединения, концевой – путем зажима хвостовика.
Тип фрезы
Внешний диаметр инструмента. Чем больше параметр, тем больше производительность и размеры обрабатываемого участка.
Диаметр фрезы (мм)
4
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.
Рабочая длина, Lc
11
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.
Общая длина, L
57
Все характеристики
Цена по запросу
Узнать цену
Наличие:
на складе
на складе
Бесплатная доставка
Москва и область
1-2 дня
Санкт-Петербург
2-3 дня
По России
3-5 дней
Технические характеристики:
-
Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.Обрабатываемый материалNPMKH
-
Специфика крепления инструмента с учетом исполнения: насадной – посредством резьбового соединения, концевой – путем зажима хвостовика.Тип фрезыКонцевая
-
Внешний диаметр инструмента. Чем больше параметр, тем больше производительность и размеры обрабатываемого участка.Диаметр фрезы (мм)4
-
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.Рабочая длина, Lc11
-
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.Общая длина, L57
-
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.Обозначение сплаваVHM
-
Тип защитного покрытия на поверхности сверла. Fire – многослойное, TiN, TiAIN, AITiN, TiCN, DLC – однослойное.ПокрытиеTiAlN
-
Габариты хвостовика или посадочного участка. Имеющееся оборудование должно поддерживать работу с инструментом выбранной размерности.d хвостовика или посадки (мм)6
-
Чем больше зубьев у фрезы, тем выше точность обработки и прочность инструмента. При этом уменьшается количество материала, удаляемого за проход.Количество зубьев3
-
Обозначение, предусмотренное производителем для классификации продукта в рамках внутреннего сортамента.Марка фрезы220280
-
Исполнение посадки или хвостовика подбирается в соответствии с типом оборудования. Например, Coromant Capto является призматическим хвостовиком, в то время хвостовики Weldon имеют цилиндрическое исполнение с проемами для винтовой фиксации.Посадка (хвостовик)цилиндрический
-
Вид фрезыЦельная твердосплавная
-
Большой угол наклона оптимален для работы с твердыми материалами, малый – с мягкими.Угол наклона спирали фрезы (°)45
Описание
С эксцентричной затыловкой.
Инструментальный материал - VHM
Стандарт - DIN 6527
Тип - N
Ширина резания ae при операции фрезерования - 0,5×D при периферийном фрезеровании; Сквозной паз с глубиной резания 1×D
Допуск на номинальный ⌀ - e8
Угол подъёма спирали - 45°
Направление подачи - горизонтально, под углом и вертикально
хвостовик - DIN 6535 HA с допуском h6
Ширина фаски на вершине при 45° - 0.1 мм
Величина угла угловой фаски - 45°
подача fz для фрезерования пазов в стали < 900 Н/мм2 - 0.02 мм
подача fz для переферийного фрезерования стали < 900 Н/мм2 - 0.023 мм
поправочный коэффициент для vс - 1.5
Применение
Предназначено для обработки:
- алюминиевых сплавов, дающих короткую стружку
- литейных алюминиевых сплавов меньше 10% Si
- углеродистых и легированных сталей с пределом прочности:
- < 500 МПа
- < 750 МПа
- < 900 МПа
- < 1100 МПа
- < 1400 МПа
- закаленных сталей твердостью < 55 HRC
- коррозионно-стойких сталей с пределом прочности:
- < 900 МПа
- более 900 МПа
- серых чугунов и высокопрочных чугунов
Рекомендации
СОЖ
Инструментальный материал - VHM
Стандарт - DIN 6527
Тип - N
Ширина резания ae при операции фрезерования - 0,5×D при периферийном фрезеровании; Сквозной паз с глубиной резания 1×D
Допуск на номинальный ⌀ - e8
Угол подъёма спирали - 45°
Направление подачи - горизонтально, под углом и вертикально
хвостовик - DIN 6535 HA с допуском h6
Ширина фаски на вершине при 45° - 0.1 мм
Величина угла угловой фаски - 45°
подача fz для фрезерования пазов в стали < 900 Н/мм2 - 0.02 мм
подача fz для переферийного фрезерования стали < 900 Н/мм2 - 0.023 мм
поправочный коэффициент для vс - 1.5
Применение
Предназначено для обработки:
- алюминиевых сплавов, дающих короткую стружку
- литейных алюминиевых сплавов меньше 10% Si
- углеродистых и легированных сталей с пределом прочности:
- < 500 МПа
- < 750 МПа
- < 900 МПа
- < 1100 МПа
- < 1400 МПа
- закаленных сталей твердостью < 55 HRC
- коррозионно-стойких сталей с пределом прочности:
- < 900 МПа
- более 900 МПа
- серых чугунов и высокопрочных чугунов
Рекомендации
СОЖ
