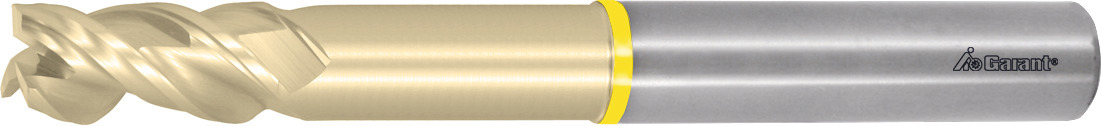

202251 10 фреза

Арт: 45249

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

Специфика крепления инструмента с учетом исполнения: насадной – посредством резьбового соединения, концевой – путем зажима хвостовика.

Тип фрезы

Концевая

Внешний диаметр инструмента. Чем больше параметр, тем больше производительность и размеры обрабатываемого участка.

Диаметр фрезы (мм)

Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

100

Все характеристики

Цена по запросу

Узнать цену

Наличие:
На складе

Бесплатная доставка
при заказе от 3 000 ₽

до ПВЗ ТК вашего города

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

N
Специфика крепления инструмента с учетом исполнения: насадной – посредством резьбового соединения, концевой – путем зажима хвостовика.

Тип фрезы

Концевая
Внешний диаметр инструмента. Чем больше параметр, тем больше производительность и размеры обрабатываемого участка.

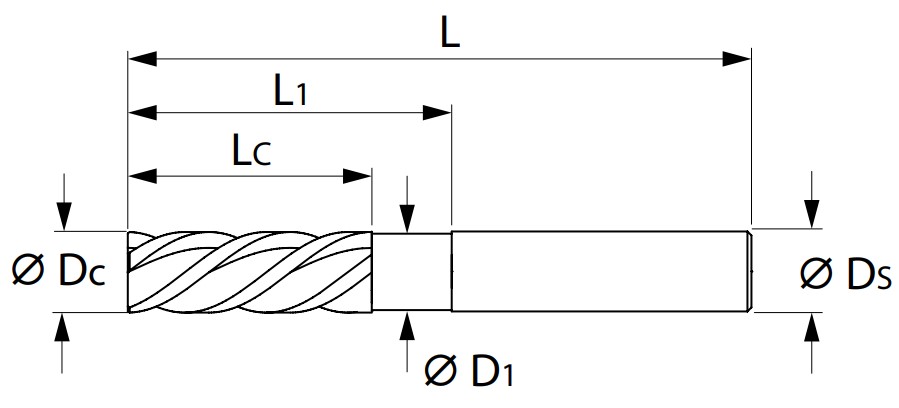

Диаметр фрезы (мм)

10
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

16
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

100
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

VHM
Габариты хвостовика или посадочного участка. Имеющееся оборудование должно поддерживать работу с инструментом выбранной размерности.

d хвостовика или посадки (мм)

10

Тип защитного покрытия на поверхности сверла. Fire – многослойное, TiN, TiAIN, AITiN, TiCN, DLC – однослойное.

Покрытие

Без покрытия
Чем больше зубьев у фрезы, тем выше точность обработки и прочность инструмента. При этом уменьшается количество материала, удаляемого за проход.

Количество зубьев

3
Дополнительные технические особенности, которыми обладает инструмент. На них стоит обратить внимание при выполнении специфических операций, например, врезания под углом или круговой интерполяции.

Особенности фрезы

Черновая (обдирочная)
Обозначение, предусмотренное производителем для классификации продукта в рамках внутреннего сортамента.

Марка фрезы

202251
Исполнение посадки или хвостовика подбирается в соответствии с типом оборудования. Например, Coromant Capto является призматическим хвостовиком, в то время хвостовики Weldon имеют цилиндрическое исполнение с проемами для винтовой фиксации.

Посадка (хвостовик)

цилиндрический
Вид фрезы

Цельная твердосплавная
Большой угол наклона оптимален для работы с твердыми материалами, малый – с мягкими.

Угол наклона спирали фрезы (°)

45

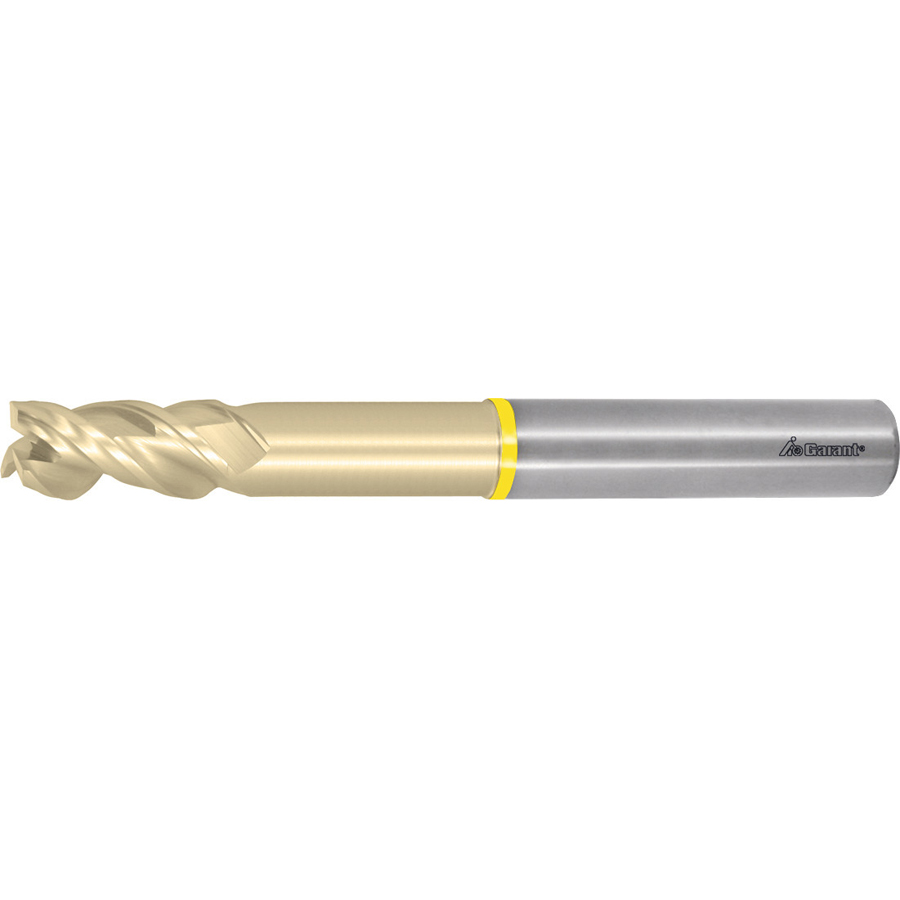

Описание

Прочная обдирочная фреза без стружколомных канавок.
Усиленная сердцевина, увеличенные стружечные канавки.
Для чернового фрезерования с высокими подачами в мягких материалах.
Покрытие - ZOX
Инструментальный материал - VHM
Тип - W
Характеристика, угол подъёма спирали - неравный
Шаг зубьев фрезы - неравномерный
Ширина резания a_e при операции фрезерования - Сквозной паз с глубиной резания 1×D; 0,3×D при периферийном фрезеровании
Внутреннее охлаждение - нет
Стратегия обработки резанием - HPC
Допуск на номинальный ⌀ - f8
Направление подачи - горизонтально, под углом и вертикально
Хвостовик - DIN 6535 HA с допуском h6
Точность балансировки с хвостовиком - G 2,5 с HA
Форма хвостовика - HA
Ширина фаски на вершине при 45° - 0.2 мм
Величина угла угловой фаски - 45°
Подача f_z для фрезерования пазов в алюминии, дающем короткую стружку - 0.07 мм
Подача f_z для переферийного фрезерования алюминия, дающего короткую стружку - 0.09 мм

Применение

Предназначено для обработки
- алюминиевых сплавов дающих:
- длинную (сливную) стружку
- короткую стружку
- литейных алюминиевых сплавов меньше 10% Si
- латуни и бронзы

Рекомендации:

СОЖ
