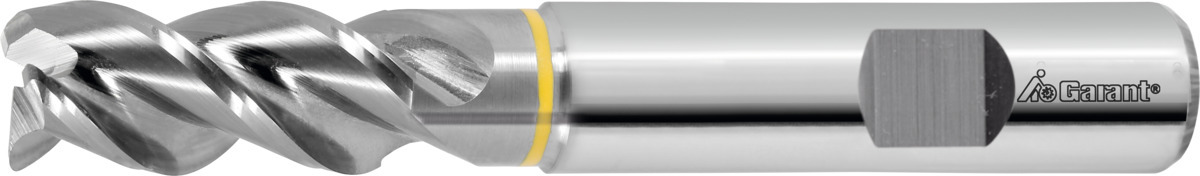

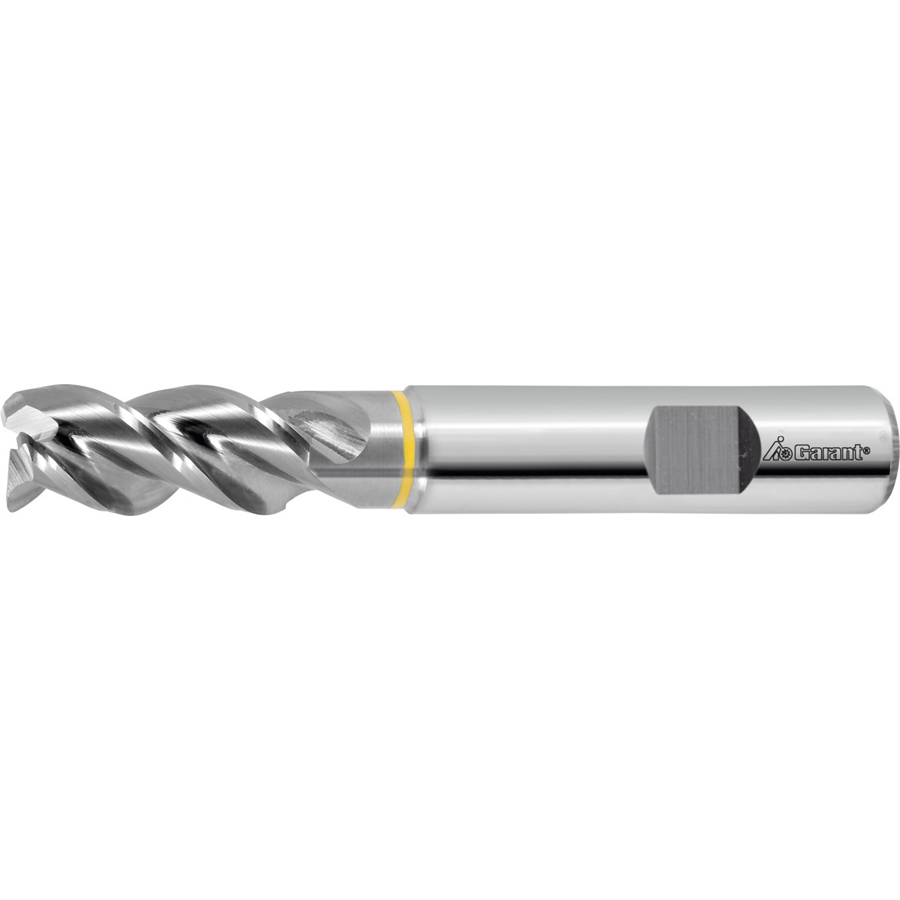

202244 16 фреза

Главная

Фрезы

Фрезы монолитные твердосплавные

202244 16 фреза

Арт: 45248

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

Специфика крепления инструмента с учетом исполнения: насадной – посредством резьбового соединения, концевой – путем зажима хвостовика.

Тип фрезы

Концевая

Внешний диаметр инструмента. Чем больше параметр, тем больше производительность и размеры обрабатываемого участка.

Диаметр фрезы (мм)

Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

Все характеристики

Цена по запросу

Узнать цену

Наличие:
На складе

Бесплатная доставка
при заказе от 3 000 ₽

до ПВЗ ТК вашего города

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

N
Специфика крепления инструмента с учетом исполнения: насадной – посредством резьбового соединения, концевой – путем зажима хвостовика.

Тип фрезы

Концевая
Внешний диаметр инструмента. Чем больше параметр, тем больше производительность и размеры обрабатываемого участка.

Диаметр фрезы (мм)

16

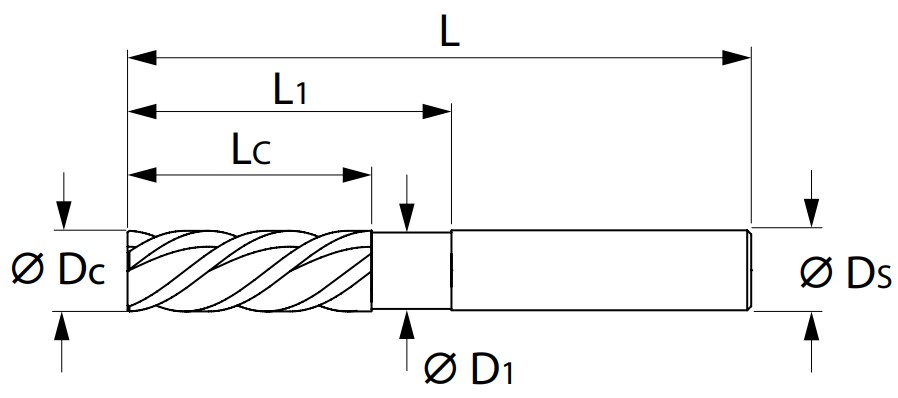

Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

36
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

92
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

VHM
Габариты хвостовика или посадочного участка. Имеющееся оборудование должно поддерживать работу с инструментом выбранной размерности.

d хвостовика или посадки (мм)

16

Тип защитного покрытия на поверхности сверла. Fire – многослойное, TiN, TiAIN, AITiN, TiCN, DLC – однослойное.

Покрытие

Без покрытия
Чем больше зубьев у фрезы, тем выше точность обработки и прочность инструмента. При этом уменьшается количество материала, удаляемого за проход.

Количество зубьев

3
Обозначение, предусмотренное производителем для классификации продукта в рамках внутреннего сортамента.

Марка фрезы

202244
Исполнение посадки или хвостовика подбирается в соответствии с типом оборудования. Например, Coromant Capto является призматическим хвостовиком, в то время хвостовики Weldon имеют цилиндрическое исполнение с проемами для винтовой фиксации.

Посадка (хвостовик)

цилиндрический
Вид фрезы

Цельная твердосплавная
Большой угол наклона оптимален для работы с твердыми материалами, малый – с мягкими.

Угол наклона спирали фрезы (°)

45

Описание

С эксцентрической затыловкой и дополнительным полированием стружечных канавок для надёжного удаления стружки при обработке алюминия и алюминиевых сплавов, дающих длинную стружку.
Без фаски под 45° на вершине режущей кромки.
Для многофункциональной обработки MTC (Multi Task Cutting) в токарно-фрезерных ОЦ нового поколения.
Инструментальный материал - VHM
Стандарт - DIN 6527
Тип - W
Характеристика, угол подъёма спирали - неравный
Ширина резания a_e при операции фрезерования - 0,5×D при периферийном фрезеровании; Сквозной паз с глубиной резания 1×D
Внутреннее охлаждение - нет
Стратегия обработки резанием - MTC
Допуск на номинальный ⌀ - h6
Направление подачи - горизонтально, под углом и вертикально
Хвостовик - DIN 6535 HB с допуском h6
Форма хвостовика - HB
Точность балансировки с хвостовиком - G 2,5 с HB
Величина угла угловой фаски - 90°
Подача f_z для фрезерования пазов в алюминии, дающем короткую стружку - 0.065 мм
Подача f_z для переферийного фрезерования алюминия, дающего короткую стружку - 0.09 мм

Применение

Предназначено для обработки
- алюминиевых сплавов дающих:
- длинную (сливную) стружку
- короткую стружку
- литейных алюминиевых сплавов меньше 10% Si
- полиметилметакрилата
- полиэтилена высокой плотности
- полиамида
- полиэфирэфиркетона
- фенолформальдегидной смолы
- меди м медных сплавов
- латуни и бронзы

Рекомендации:
- СОЖ
- СОЖ мелкодисперсного разбрызгивания
