Цельные твердосплавные резьбофрезы Geefun: серии и режимы резания

Серии резьбофрез Geefun: Особенности и принцип работы

В зависимости от конструкции и назначения выделяют несколько ключевых серий резьбофрез.

• Серия DM - одновитковые резьбофрезы

Имеют один режущий виток с полным профилем резьбы ISO 60°. Идеальны для глубоких и, особенно, сквозных отверстий благодаря минимальному сопротивлению резанию. Имеют самую короткую относительно общей длины режущую часть, что обеспечивает им максимальную досягаемость. Но имеют самую низкую стойкость при ударных нагрузках.

Одновитковые резьбофрезы хорошо подходят для обработки таких сложных материалов, как нержавеющая сталь и сплавы на основе титана. Узкая стружечная канавка серьезно уменьшает риск заклинивания.

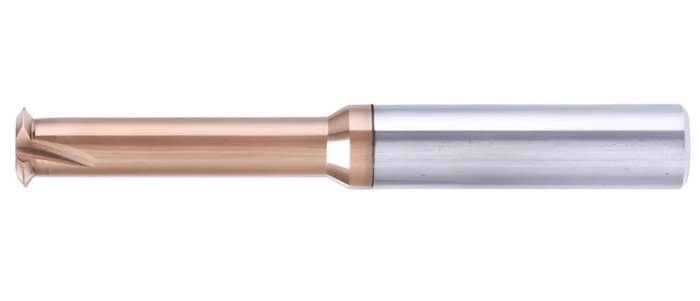

Рис. 1 Одновитковая серия резьбофрез DM
• Серия QM - полновитковые (многовитковые) резьбофрезы

Дают возможность полностью обработать резьбу во всей высоте за один проход с максимальной точностью (класс H). Применяются для соединений с особыми требованиями к герметичности.

Полновитковые (многовитковые) резьбофрезы хорошо показывают себя при обработке цветных металлов, таких как алюминий и бронза. Класс точности резьбы - 6H.

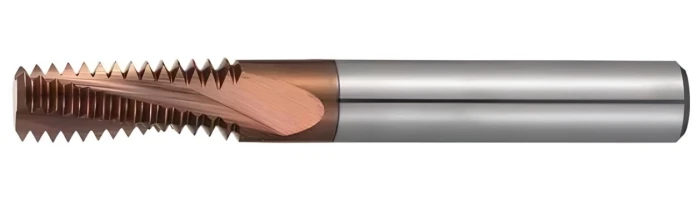

Рис. 2 Полновитковая (многовитковая) серия резьбофрез QM
• Серия SM - трехвитковые резьбофрезы

Три спиральных режущих кромки позволяют формировать резьбу за один проход. Обеспечивают снижение вибраций до 40% за счет плавности врезания.

Трехвитковые резьбофрезы предпочтительны для сталей и чугунов – три витка хорошо распределяют нагрузку увеличивая стойкость на 30% по сравнению с DM серией.

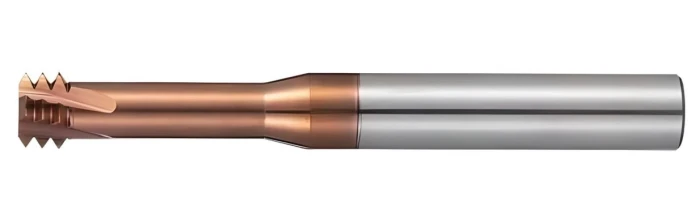

Рис. 3 Трехвитковая серия резьбофрез SM



Выбор резьбофрезы в зависимости от задачи

Серия резьбофрезы	Применение
Серия DM - одновитковые резьбофрезы	Глубокие отверстия в вязких материалах
Серия QM - полновитковые резьбофрезы	Ответственные соединения с высокими требованиям к точности резьбы
Серия SM - трехвитковые резьбофрезы	Для максимальной скорости обработки и стойкости при серийном производстве




Рекомендуемые режимы резания

Для сталей, нержавеющих сталей и чугунов:


• Скорость резания: V=40...120 м/мин.

• Подача:
  - fz= 0.04...0.12 мм/зуб - для диаметров резьбофрезы более 8 мм;
  - fz= 0.02...0.05 мм/зуб - для диаметров резьбофрезы менее 8мм.

Для цветных металлов:


• Скорость резания: V=100...250 м/мин.

• Подача: fz=0.05...0.2 мм/зуб.*
  *При врезании рекомендуется уменьшать величину подачи до 70% от номинальной.



Общие рекомендации

• Для DM и QM серий использование СОЖ обязательно – без нее стойкость ниже на 60%. Единственное исключение – обработка чугуна.
• Предпочтительны составы с концентрацией 8-10%. Для обработки алюминия рекомендуются СОЖ на основе масла.
• Рекомендованное давление СОЖ – 15 атмосфер, особенно при обработке алюминия.
• СОЖ с антифрикционными присадками способны увеличить стойкость на 20-25%.
• SM серия работает без СОЖ.
• Перед началом работы необходимо проверить величину радиального биения на инструментальной сборке – оно должно составлять не более 0.01мм.
• Важно также не превышать рекомендованные значения режимов резания. Например, для DM серии величина подачи на зуб – не более 0.1мм.
• Внезапные вибрации могут говорить об износе одного из витков.
