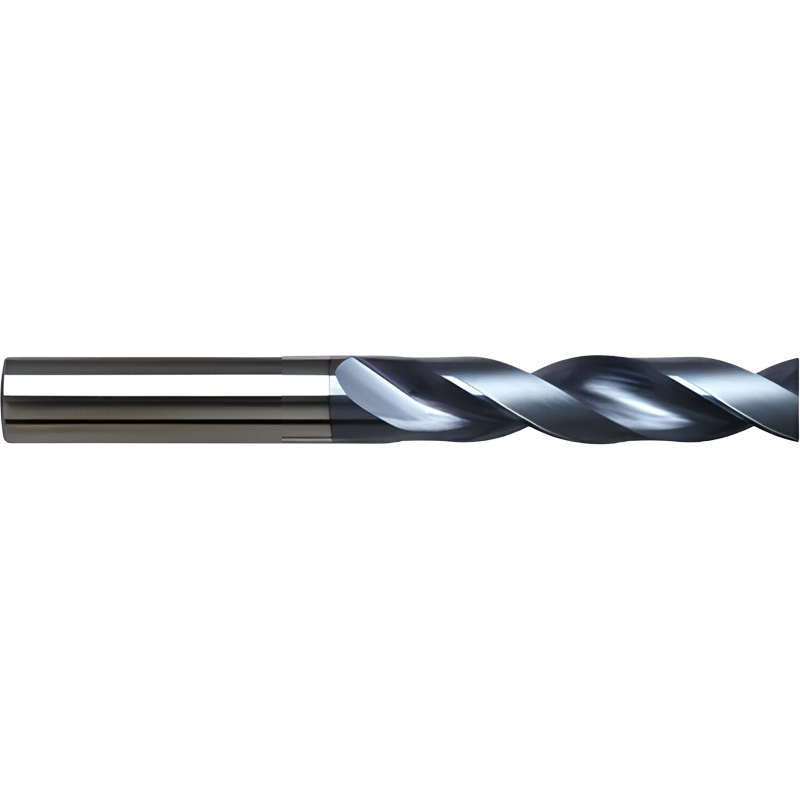

PDM098 P07 сверло твердосплавное

Главная

Сверла по металлу

Твердосплавные сверла

Арт: 47576

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

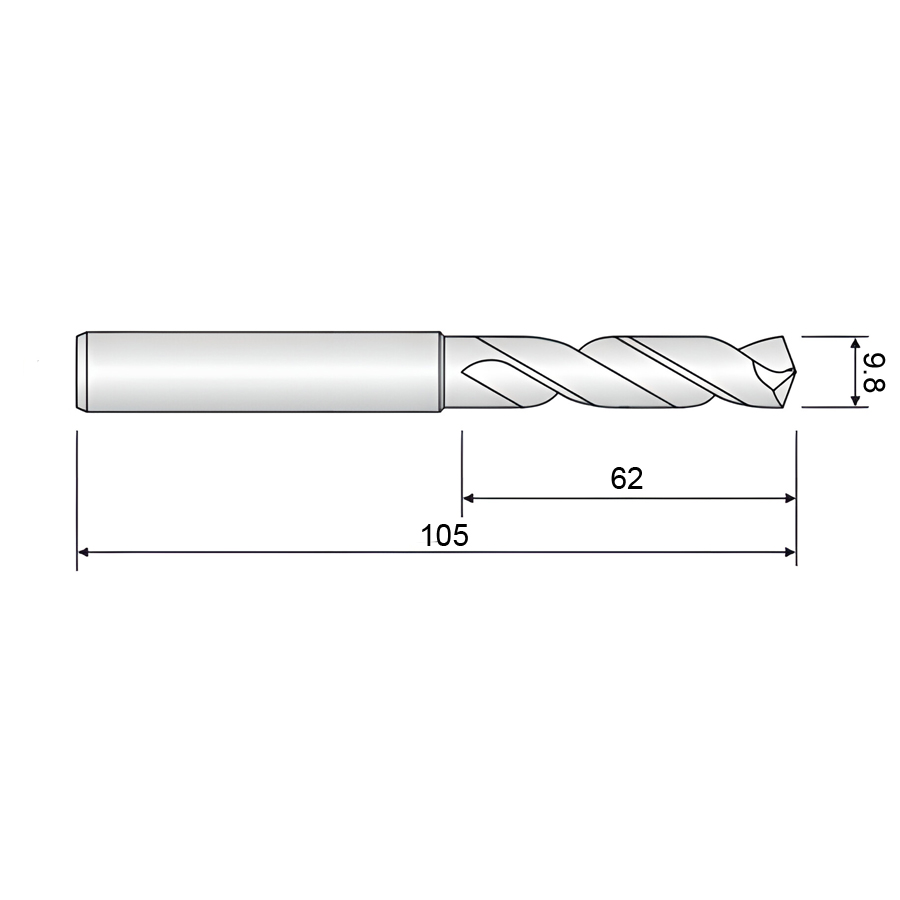

pdm098 p07 схема твердосплавного сверла с размерами

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMSK

Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

9.8

Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

5xD

Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

105

Все характеристики

Цена по запросу

Узнать цену

Нет в наличии. Возможность заказа

Бесплатная доставка
при заказе от 3 000 ₽

до ПВЗ ТК вашего города

Сроки поставки сообщим в обратной связи

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMSK
Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

9.8
Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

5xD
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

62
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

105

Способ подачи охлаждающей жидкости: внешний – снаружи, внутренний – изнутри, через специальный канал.

Тип охлаждения

Внешний
Тип защитного покрытия на поверхности сверла. Fire – многослойное, TiN, TiAIN, AITiN, TiCN, DLC – однослойное.

Покрытие

TiAlN
Параметр, определяющий исполнение рабочей части. Чем больше угол при вершине, тем с более твердыми материалами возможна работа.

Угол при вершине, δ

140°
Угол подъёма спирали, λ

30°
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Серия сверла

PDM

Описание

Отлично подходит для обработки сплавов и нержавеющей стали, чугуна и закаленных сталей до 50HRC.
Покрытие TiAlN
Одинарный край
Диапазон диаметров резания 3 - 20 мм
Выдерживает до 50 HRC

D6.1 ~ D10 = 0 ~-0,022 мм
Диаметр хвостовика - h6
