861.1-0635-095А1-GM GC34 сверло твердосплавное под СОЖ

Главная

Сверла по металлу

Твердосплавные сверла

Арт: 47470

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

861.1-0635-095а1-gm gc34 твердосплавное сверло

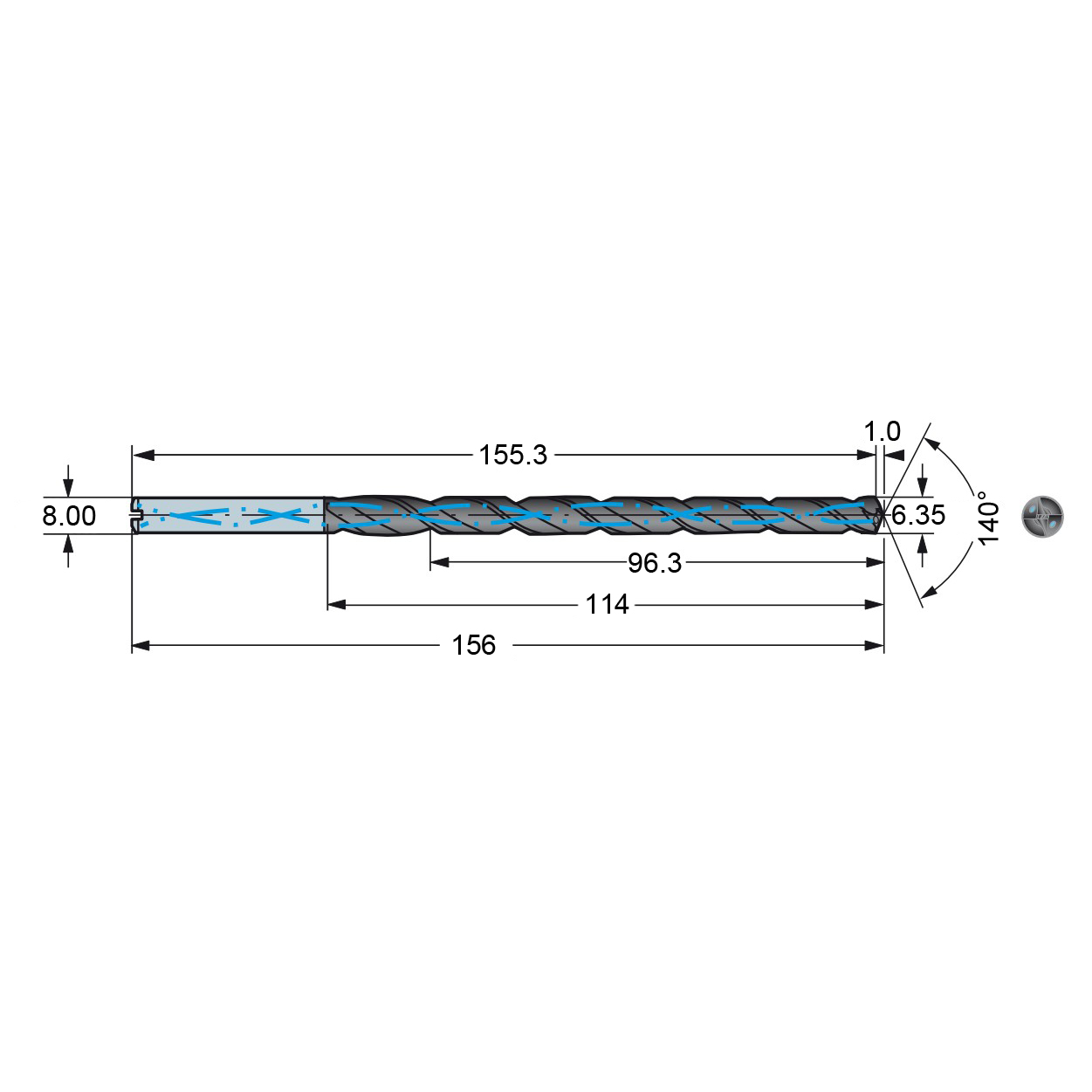

861.1-0635-095а1-gm gc34 схема твердосплавного сверла с размерами

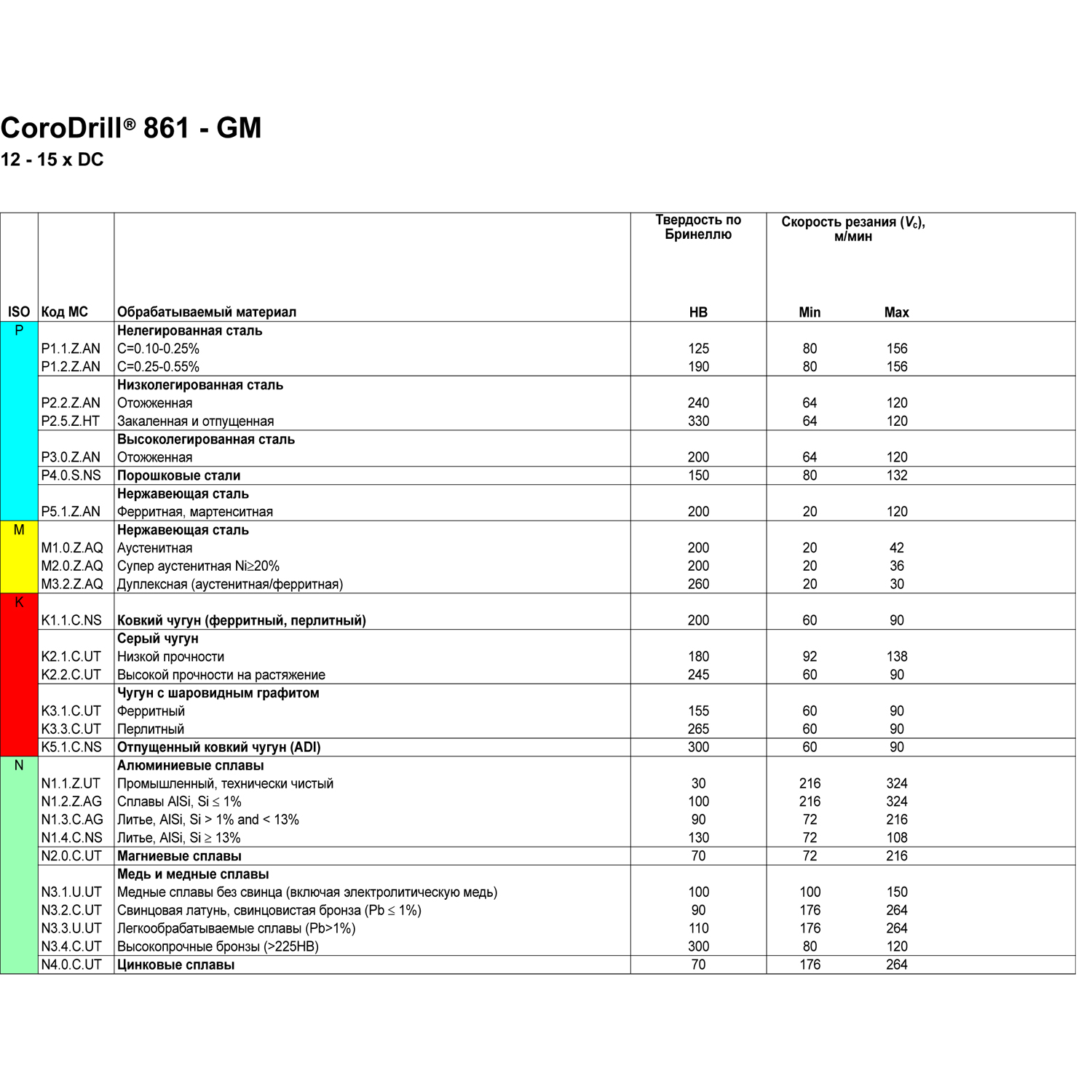

861.1-0635-095а1-gm gc34 таблица режимов резания лист 1

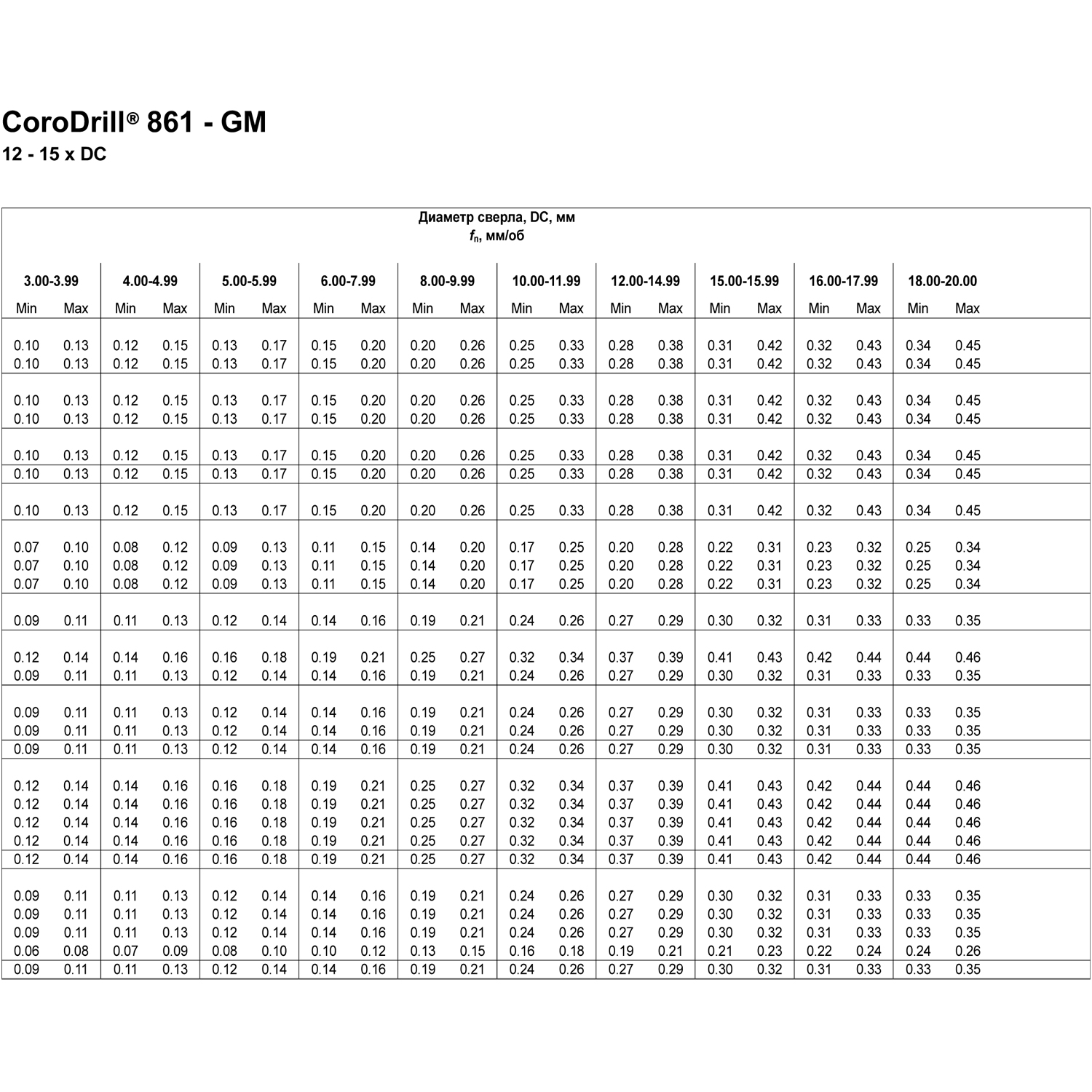

861.1-0635-095а1-gm gc34 таблица режимов резания лист 2

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKN

Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

6.35

Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

15xD

Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

96,3

Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

156

Все характеристики

Цена по запросу

Узнать цену

Нет в наличии. Возможность заказа

Бесплатная доставка
при заказе от 3 000 ₽

до ПВЗ ТК вашего города

Сроки поставки сообщим в обратной связи

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKN
Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

6.35
Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

15xD
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

96,3
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

156

Дополнительные особенности устройства, расширяющие его функционал. Например, наличие глубиномера, вспомогательных корректирующих систем и т.д.

Особенности

Удлиненное
Способ подачи охлаждающей жидкости: внешний – снаружи, внутренний – изнутри, через специальный канал.

Тип охлаждения

Внутренний
Тип защитного покрытия на поверхности сверла. Fire – многослойное, TiN, TiAIN, AITiN, TiCN, DLC – однослойное.

Покрытие

TiAlN
Параметр, определяющий исполнение рабочей части. Чем больше угол при вершине, тем с более твердыми материалами возможна работа.

Угол при вершине, δ

140°
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Серия сверла

CoroDrill 861

Описание

CoroDrill®861 - стабильное сверление глубоких отверстий, до 30 x DC.

Область применения
- Для закрепления только в высокоточных патронах.
- Широкий диапазон обрабатываемых материалов.
- Сверление обычных отверстий, пересекающихся отверстий и засверливание в наклонную поверхность.
- Автомобильная промышленность: коленчатые валы, блоки двигателей, головки цилиндров.

Особенности и преимущества
- Специально разработанная геометрия вершины помогает снизить осевую силу резания.
- Форма режущей кромки исключает преждевременное выкрашивание и отслаивание.
- Патентованная геометрия с двойной ленточкой обеспечивает повышенную стабильность сверления.
- Отверстия для внутреннего подвода СОЖ обеспечивают подачу смазочно-охлаждающей жидкости непосредственно на вершину сверла даже при большой глубине сверления.
- Возможность восстановления до исходного состояния для продления ресурса инструмента.
Используйте патрон CoroChuck 930 вместе со свёрлами CoroDrill 861 для обеспечения эффективности производства за счёт быстрой и легкой наладки и смены инструмента.
Стандарт COROMANT
Точность отверстия (TCHA): H9
С внутреннем подводом СОЖ
Цилиндрический хвостовик DIN6535-HA
