MWS0680X8DB VP15TF сверло твердосплавное под СОЖ

Главная

Сверла по металлу

Твердосплавные сверла

Арт: 47380

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

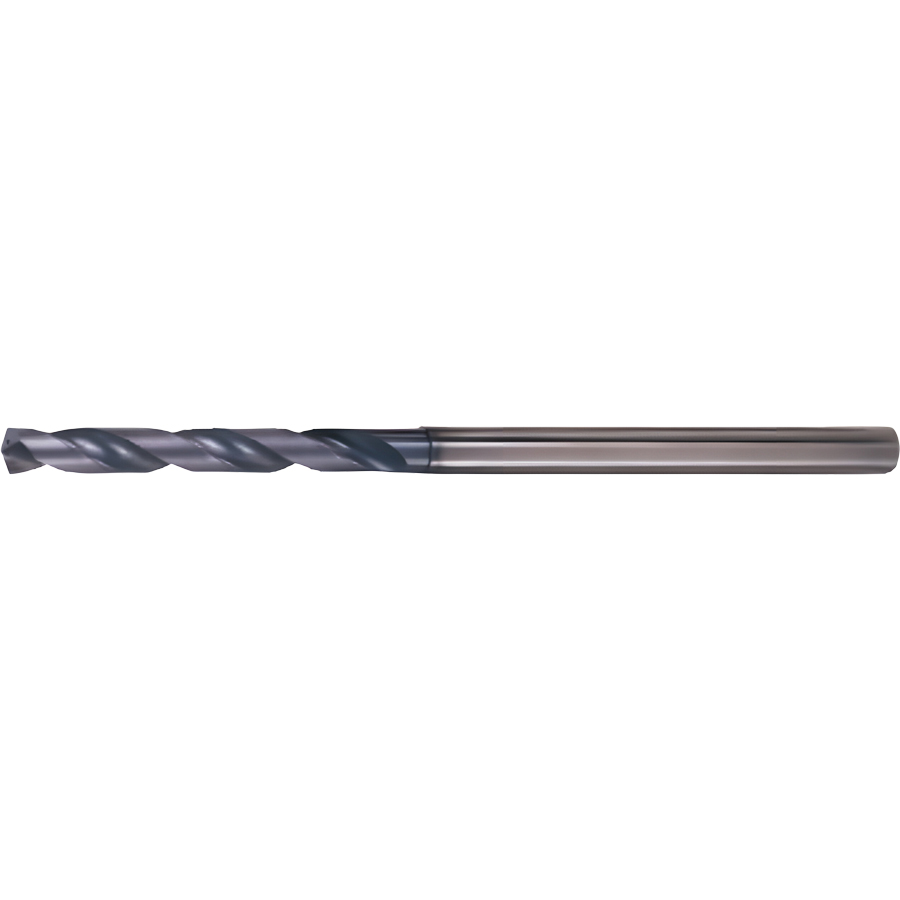

mws0680x8db vp15tf твердосплавное сверло

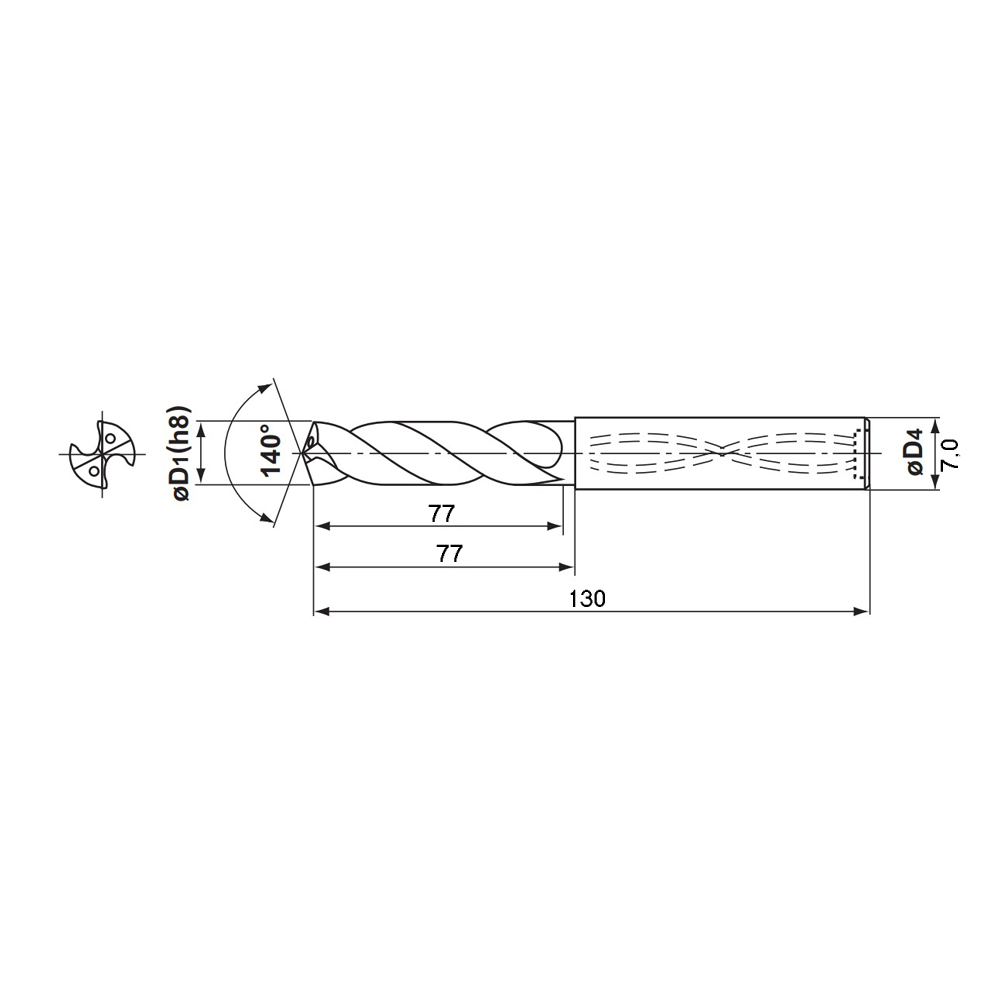

mws0680x8db vp15tf схема твердосплавного сверла с размерами

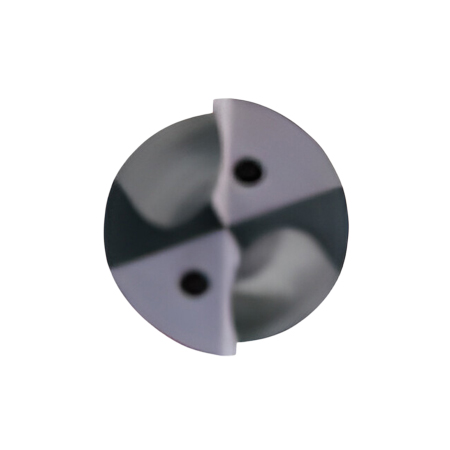

mws0680x8db vp15tf твердосплавное сверло с отверстиями подвода СОЖ

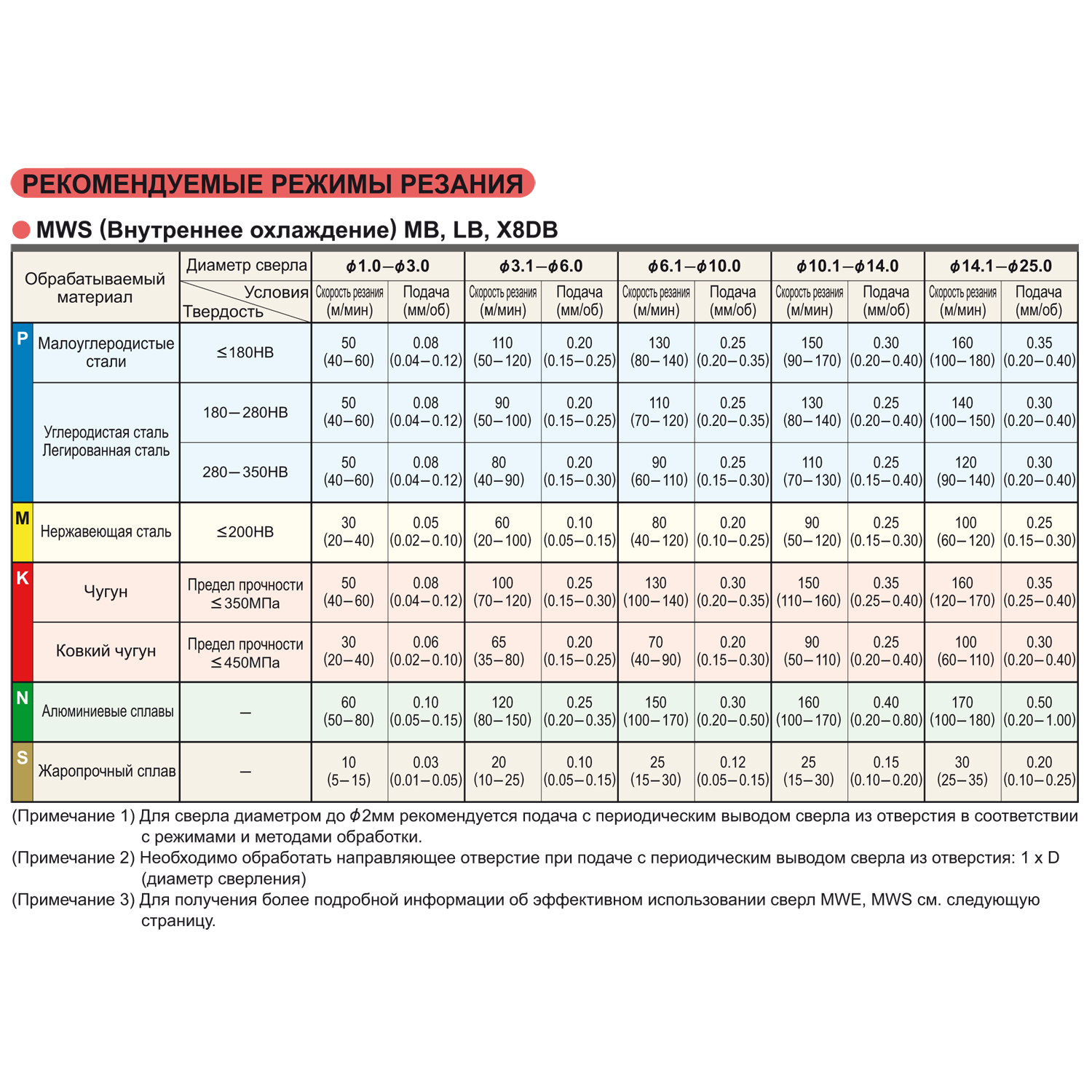

mws0680x8db vp15tf таблица режимов резания

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKNS

Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

6.8

Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

8xD

Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

130

Все характеристики

Цена по запросу

Узнать цену

Нет в наличии. Возможность заказа

Бесплатная доставка
при заказе от 3 000 ₽

до ПВЗ ТК вашего города

Сроки поставки сообщим в обратной связи

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKNS
Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

6.8
Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

8xD
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

77
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

130

Способ подачи охлаждающей жидкости: внешний – снаружи, внутренний – изнутри, через специальный канал.

Тип охлаждения

Внутренний
Тип защитного покрытия на поверхности сверла. Fire – многослойное, TiN, TiAIN, AITiN, TiCN, DLC – однослойное.

Покрытие

TiAlN
Параметр, определяющий исполнение рабочей части. Чем больше угол при вершине, тем с более твердыми материалами возможна работа.

Угол при вершине, δ

140°
Угол подъёма спирали, λ

30°
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Серия сверла

MWS

Описание

Монолитное твердосплавное сверло. Применяются для высокоэффективного и высокоточного сверления широкого спектра материалов, от сталей до труднообрабатываемых материалов.
Применяются для низко- и высокоскоростной обработки. Возможно использование для обработки быстрорежущих сталей.
Тип MWS может использоваться для оправок с термозажимом.
Сверло имеет углубление на торце.
X - заострение перемычки используется на поперечной кромке сверла.
UWC - сверхмикрозернистый твердый сплав используется в качестве материала субстрата
Номинальный допуск на D1: h7 (0.033 - 0.055 )
Номинальный допуск на хвостовик: h6 (0 - 0.009)

Обрабатываемый материал:
- Сталь
- Нержавеющая сталь
- Чугун
- Алюминий
- Жаропрочные сплавы
