MPS1010L-DIN-C VP15TF сверло твердосплавное под СОЖ

Главная

Сверла по металлу

Твердосплавные сверла

Арт: 47304

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

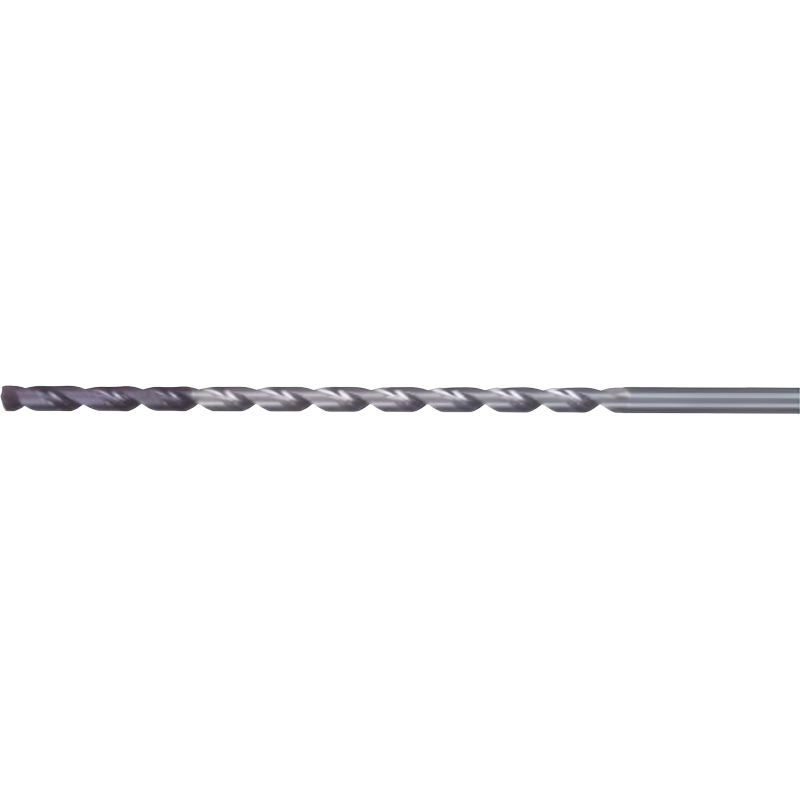

mps1010l-din-c vp15tf твердосплавное сверло

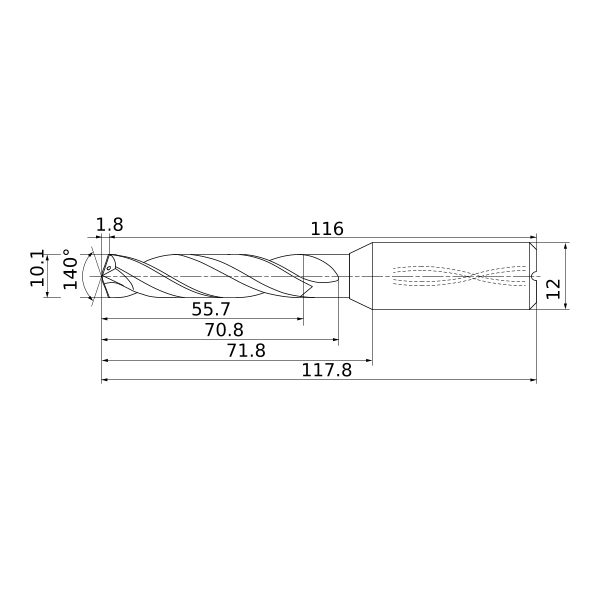

mps1010l-din-c vp15tf схема твердосплавного сверла с размерами

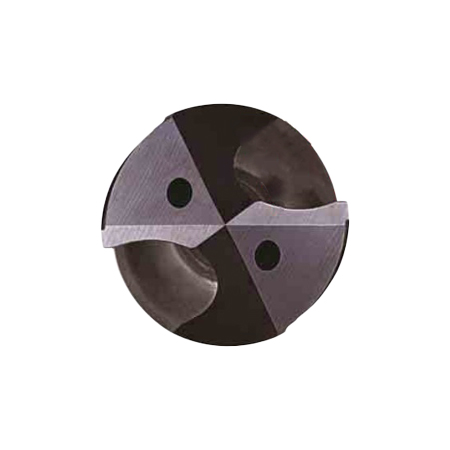

mps1010l-din-c vp15tf твердосплавное сверло с отверстиями подвода СОЖ

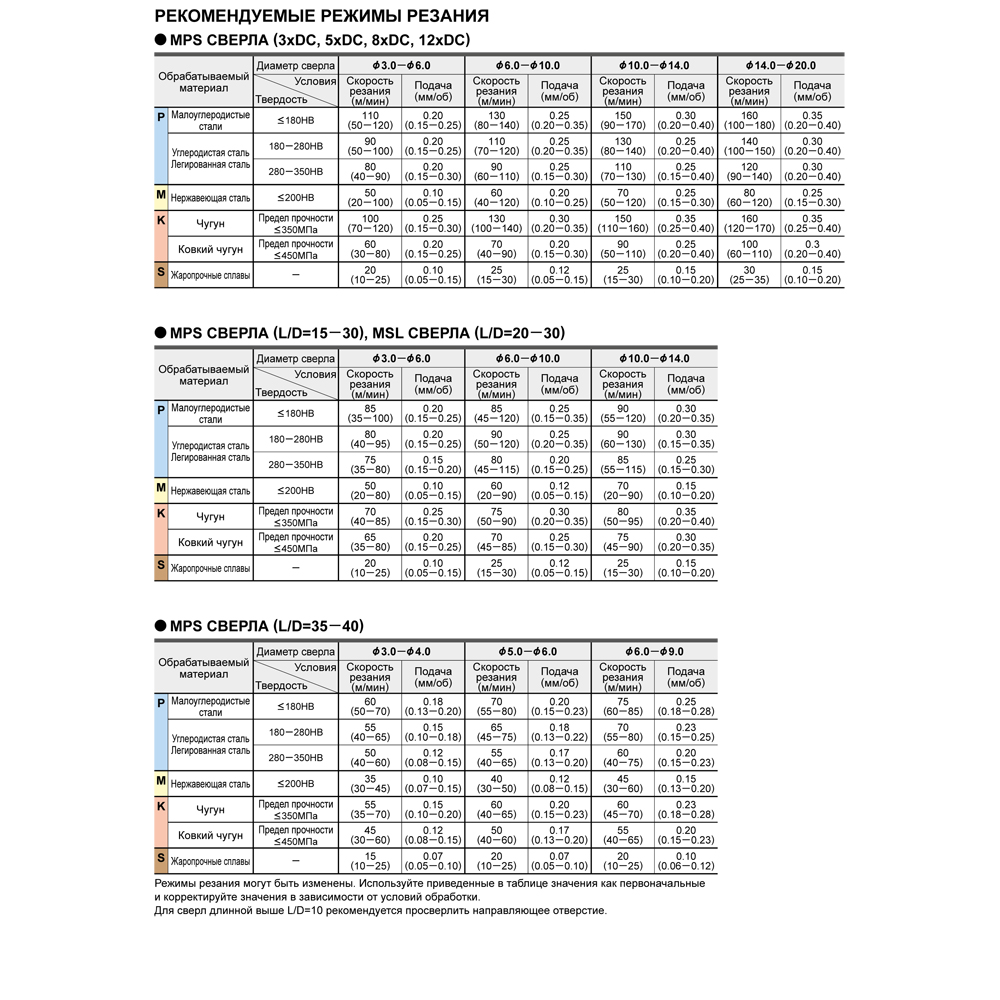

mps1010l-din-c vp15tf таблица режимов резания

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKS

Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

10.1

Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

5xD

Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

55,7

Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

117,8

Все характеристики

Цена по запросу

Узнать цену

Наличие:
На складе

Бесплатная доставка
при заказе от 3 000 ₽

до ПВЗ ТК вашего города

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKS
Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

10.1
Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

5xD
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

55,7
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

117,8
Дополнительные особенности устройства, расширяющие его функционал. Например, наличие глубиномера, вспомогательных корректирующих систем и т.д.

Особенности

Удлиненное

Способ подачи охлаждающей жидкости: внешний – снаружи, внутренний – изнутри, через специальный канал.

Тип охлаждения

Внутренний
Тип защитного покрытия на поверхности сверла. Fire – многослойное, TiN, TiAIN, AITiN, TiCN, DLC – однослойное.

Покрытие

TiAlN
Параметр, определяющий исполнение рабочей части. Чем больше угол при вершине, тем с более твердыми материалами возможна работа.

Угол при вершине, δ

140°
Угол подъёма спирали, λ

30°
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Серия сверла

MPS

Описание

Монолитное твердосплавное сверло с двойной ленточкой.
На всех сверлах имеются отверстия для СОЖ. Глубина отверстия 3-40 l/d. Сверло MPS с двумя ленточками для точного и надежного сверления.
UWC - сверхмикрозернистый твердый сплав используется в качестве материала субстрата.
X - заострение перемычки используется на поперечной кромке сверла.
Цилиндрический хвостовик с конической шейкой
Номинальный допуск на D1: 0.005 - 0.013
Номинальный допуск на хвостовик: h6 (0 - 0.011)

Обрабатываемый материал:
- Сталь
- Нержавеющая сталь
- Чугун
- Жаропрочные сплавы
